Котлы на отработанном масле своими руками. Фото

Всех приветствую!
После долгих экспериментов вот что получилось...

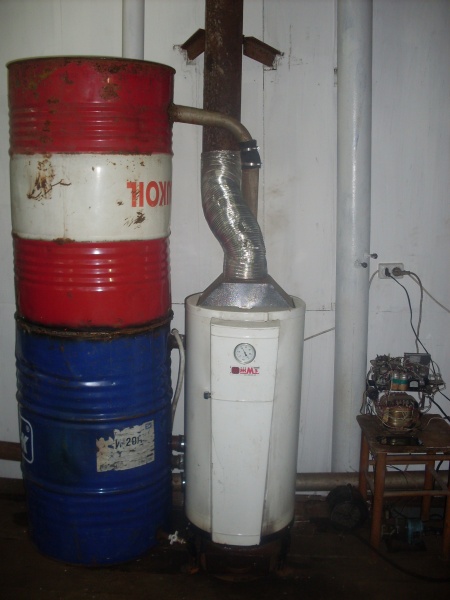

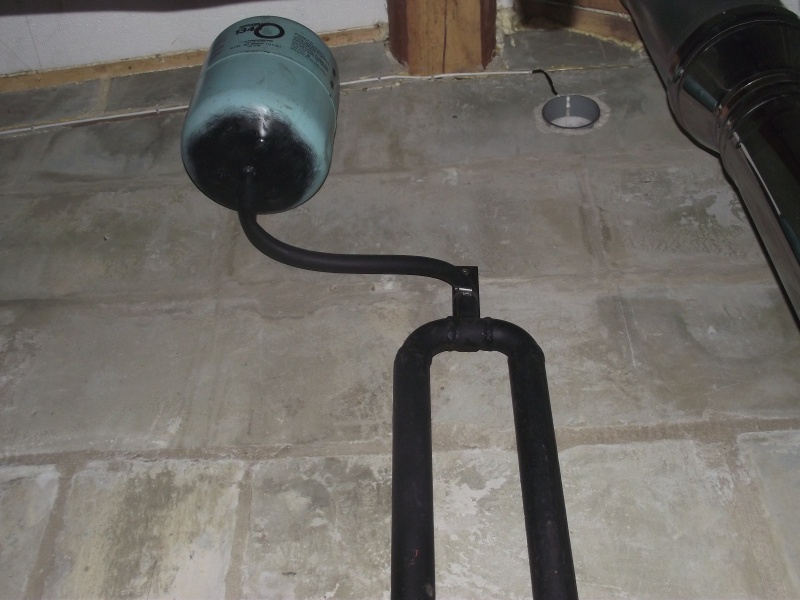

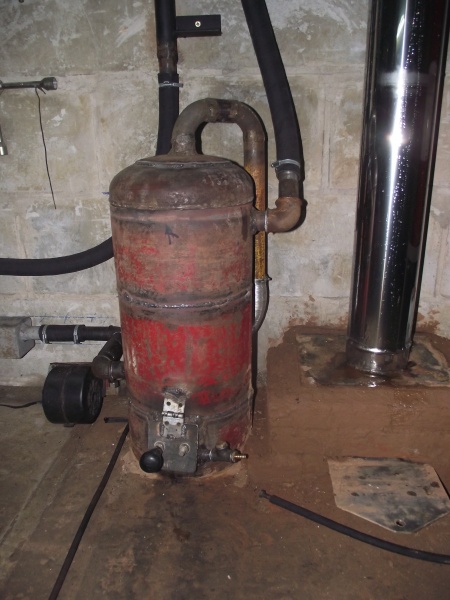

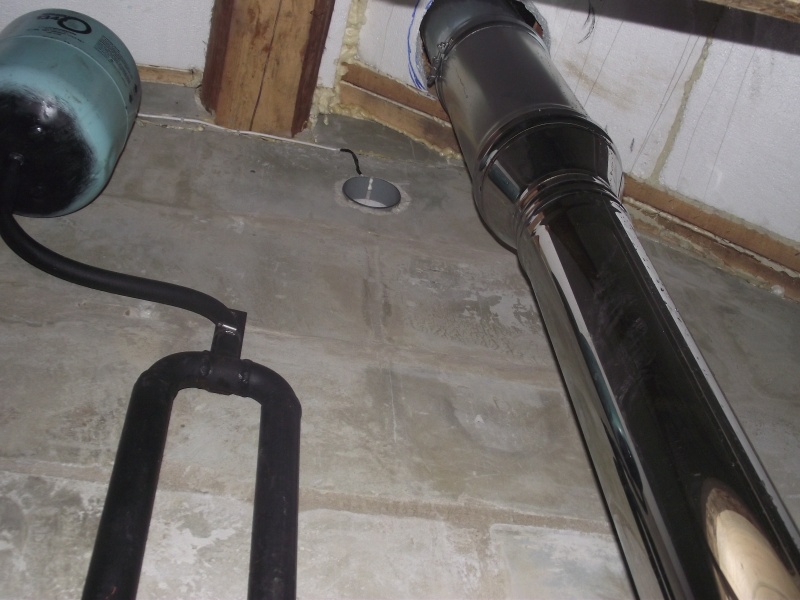

Расход минимальный 2л, максимальный литров до 8, на всех режимах выхлоп идеально чистый. Отапливается огромный бокс, с комнатами и теплыми полами.

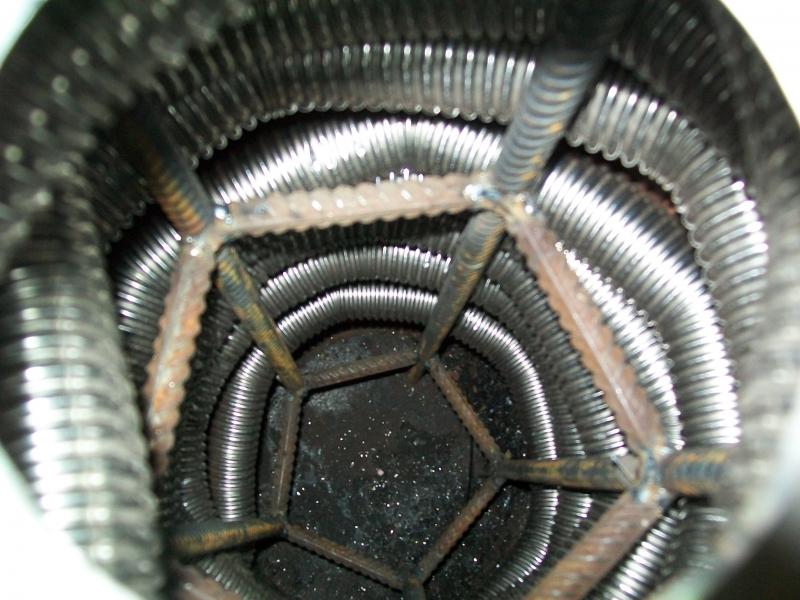

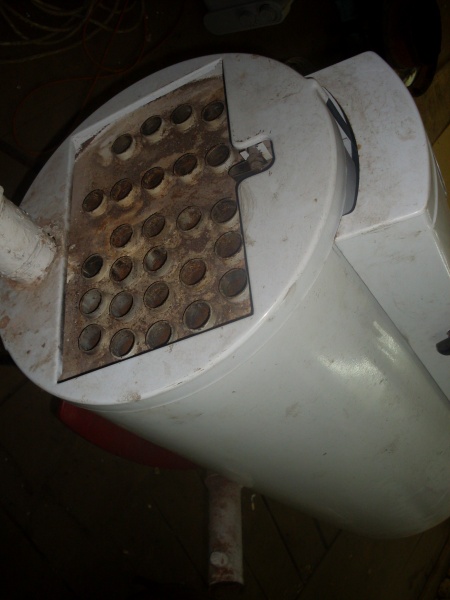

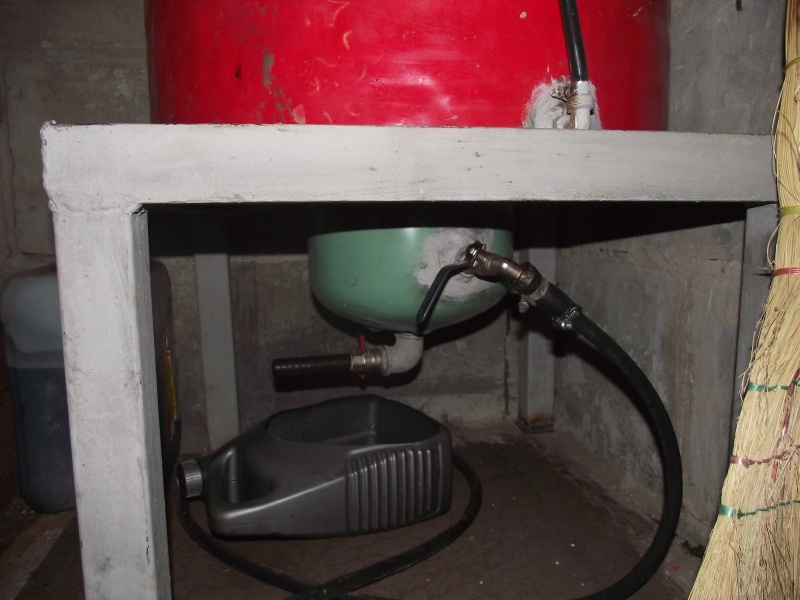

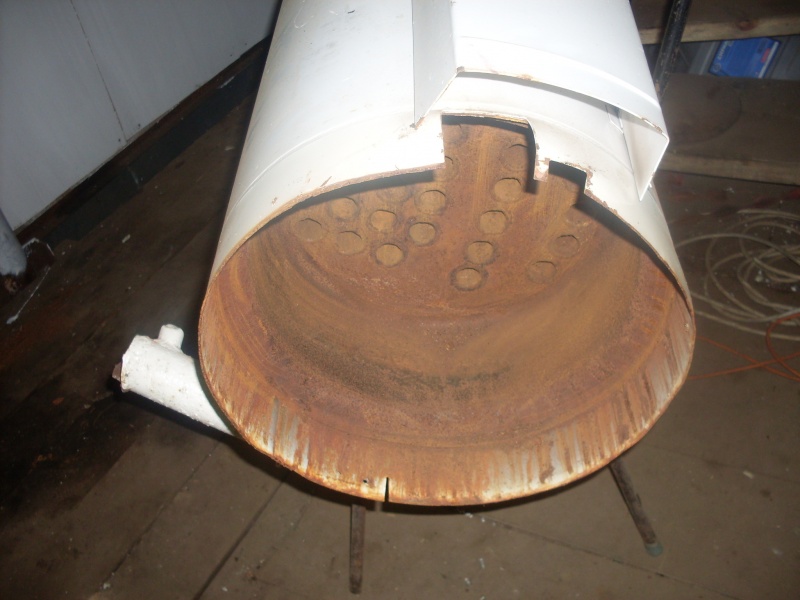

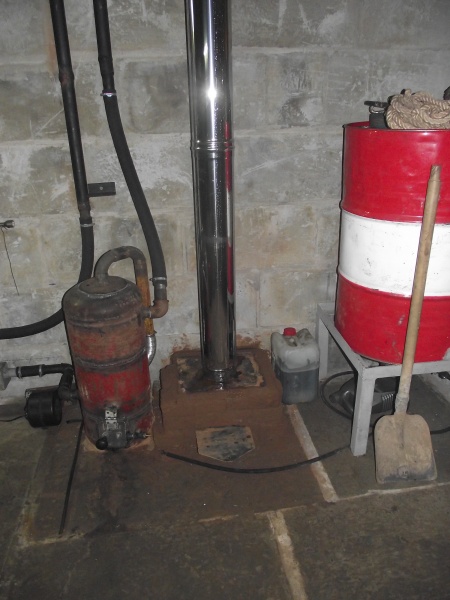

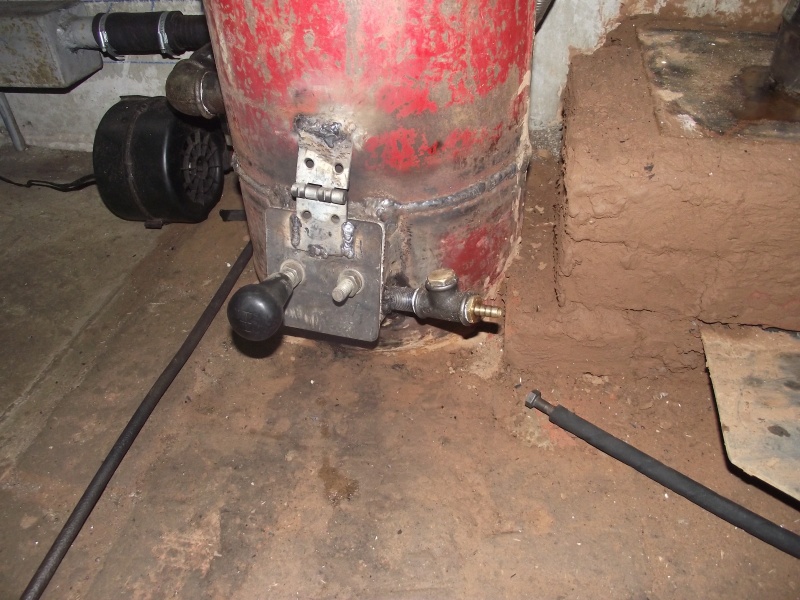

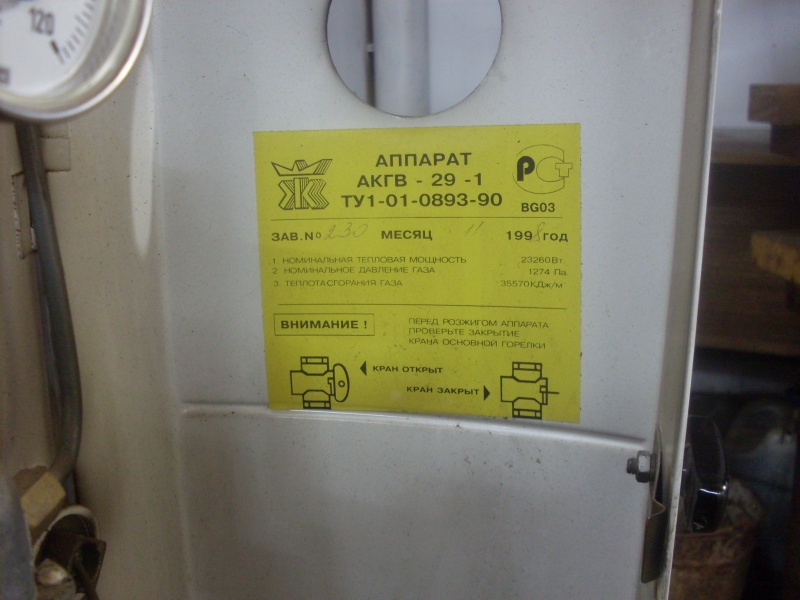

Сам котел взят из старого газового котла, подача воздуха и масла осуществляется через низ, что очень затруднило изготовление чашки, пришлось изрядно поломать голову.

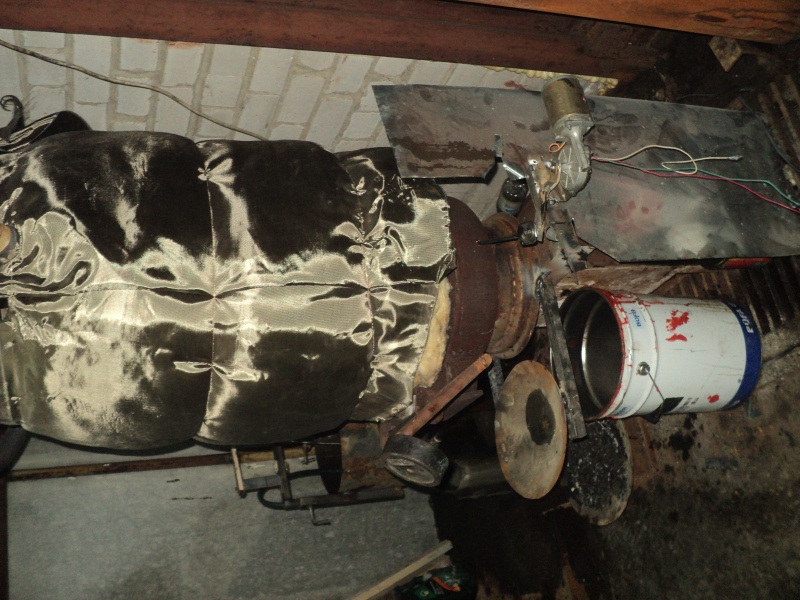

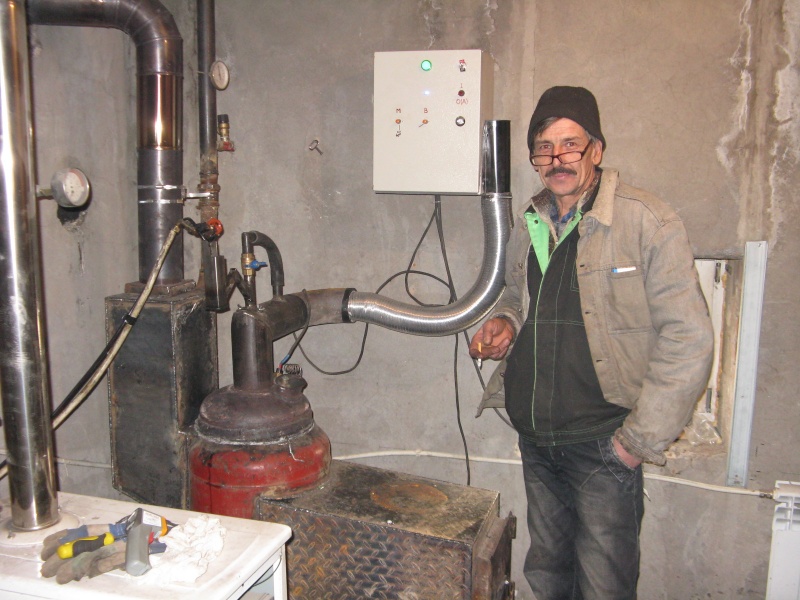

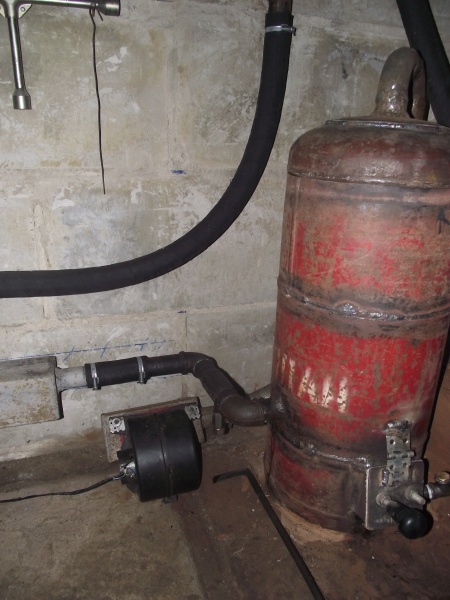

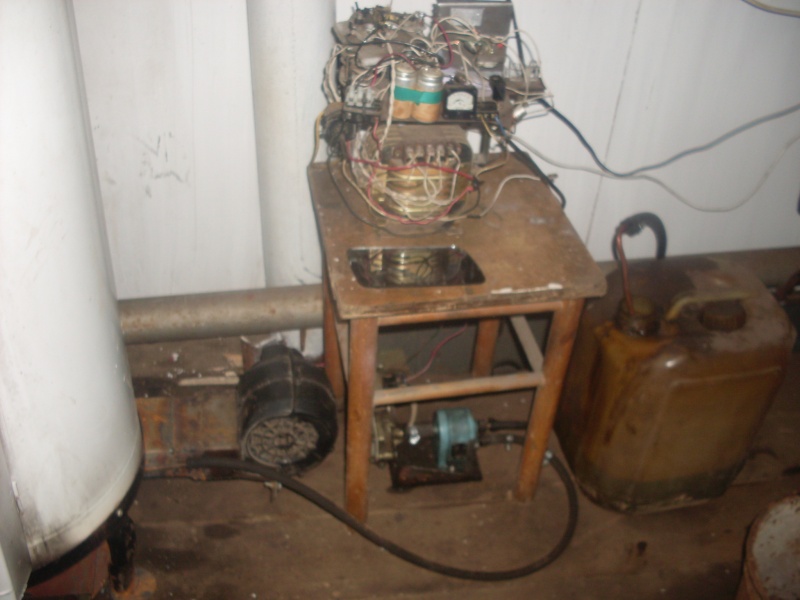

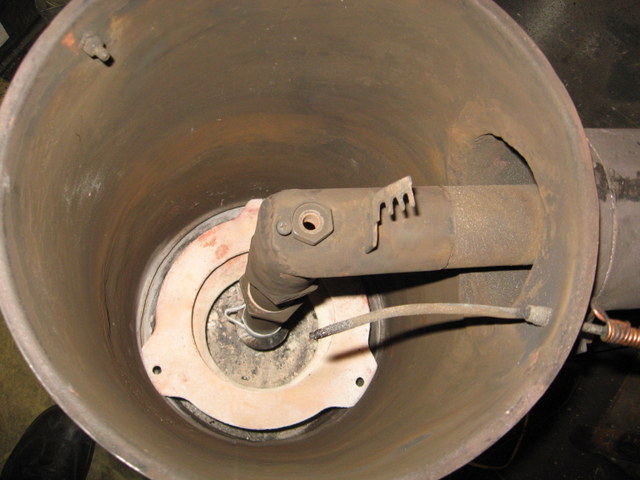

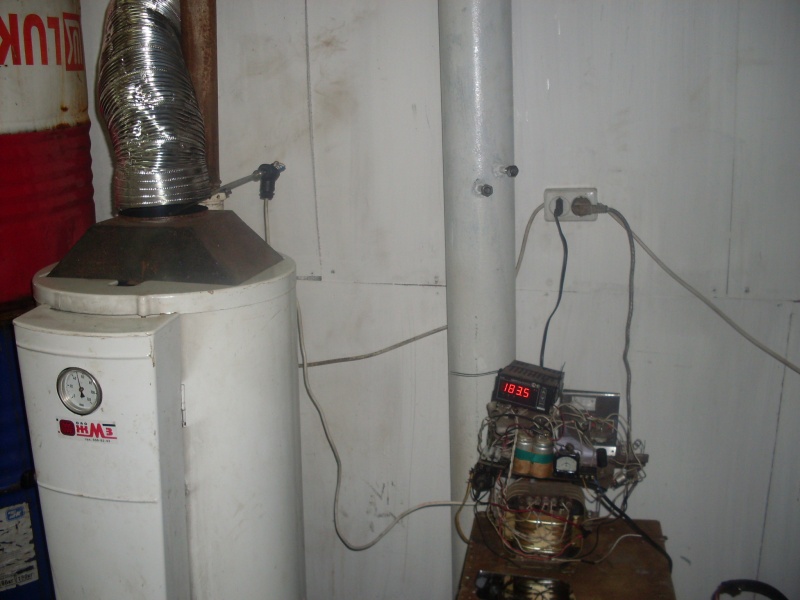

Пульт и термометры. Температура: улица, помещение, выход, вход котла. Управление топливным насосом осуществляется с помощью цифрового регулятора напряжения, с цифровым индикатором напряжения. Термостат цифровой "мастер кит" очень удобный, нужную температуру выставить и удержать очень легко. При достижении нужной температуры котел переходит в режим остывания, включаются вентиляторы отопления, уменьшается подача воздуха и топлива. Все запитано через стабилизаторы напряжения, стоит защита от выключения света.
Подача воздуха так же регулируется с пульта.

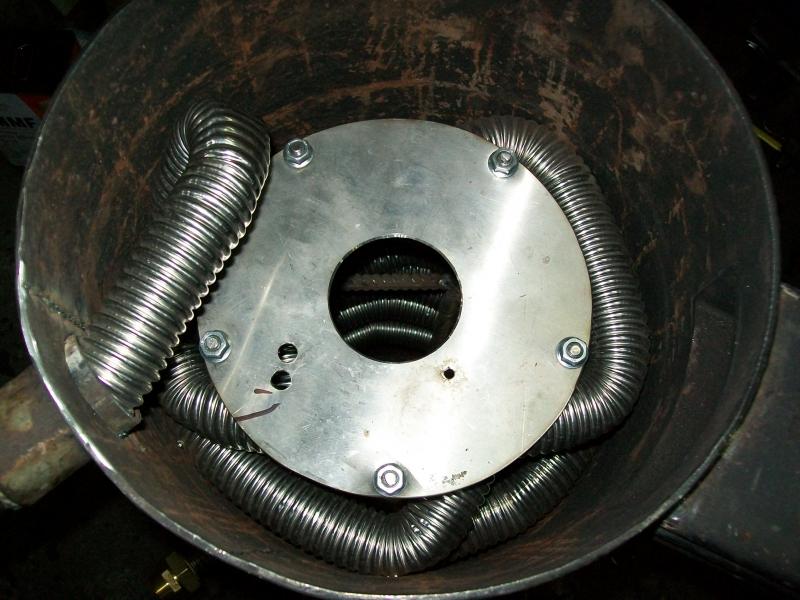

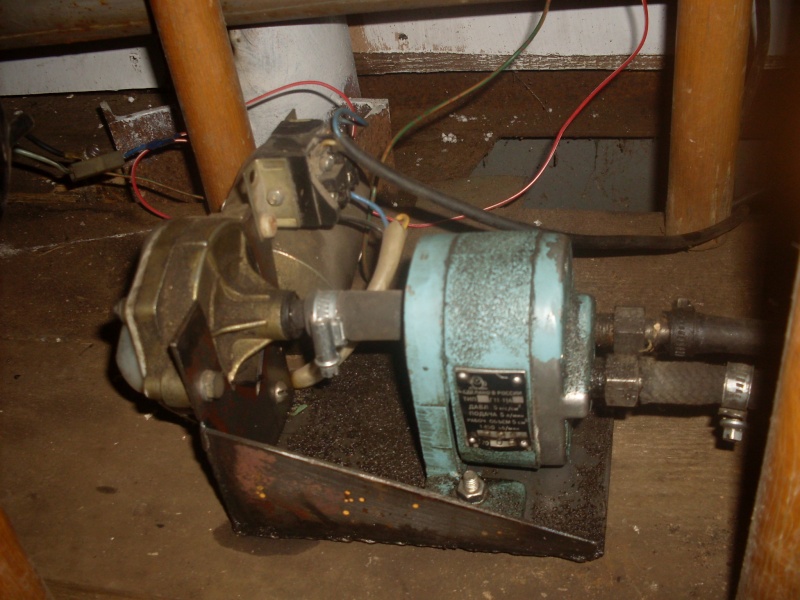

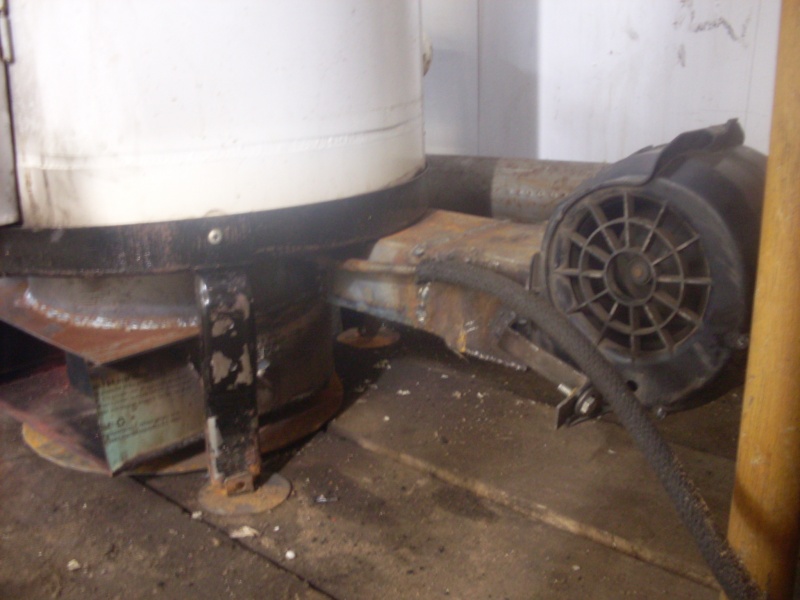

Подача воздуха осуществляется при помощи турбины от пылесоса, вынесена на улицу.


Вентилятор ваз2108 2шт.

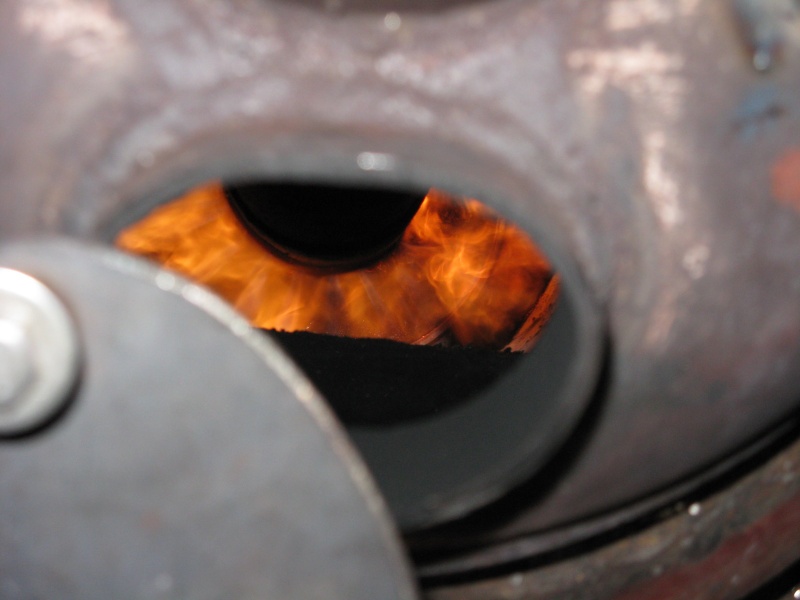

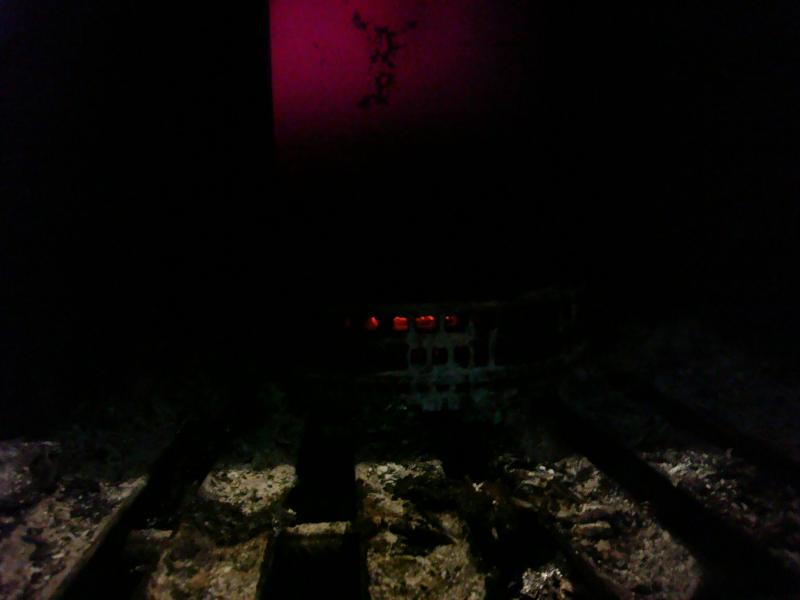

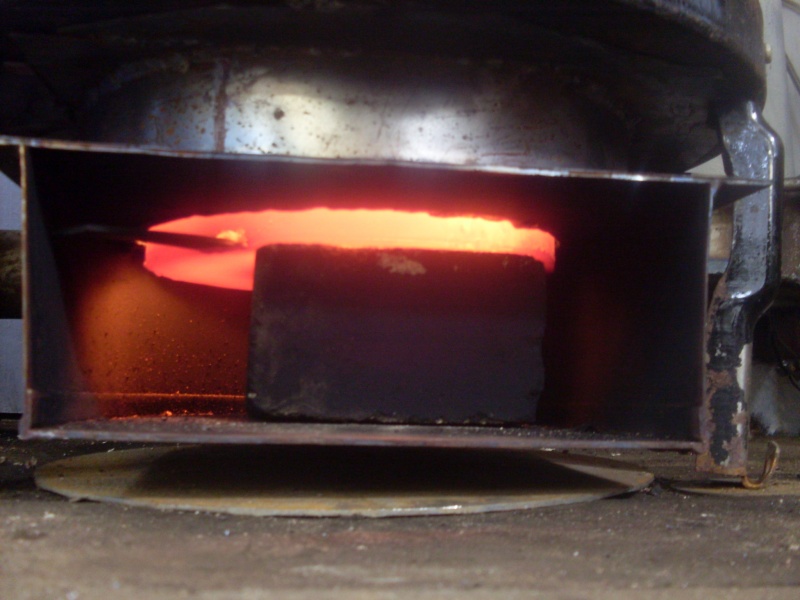

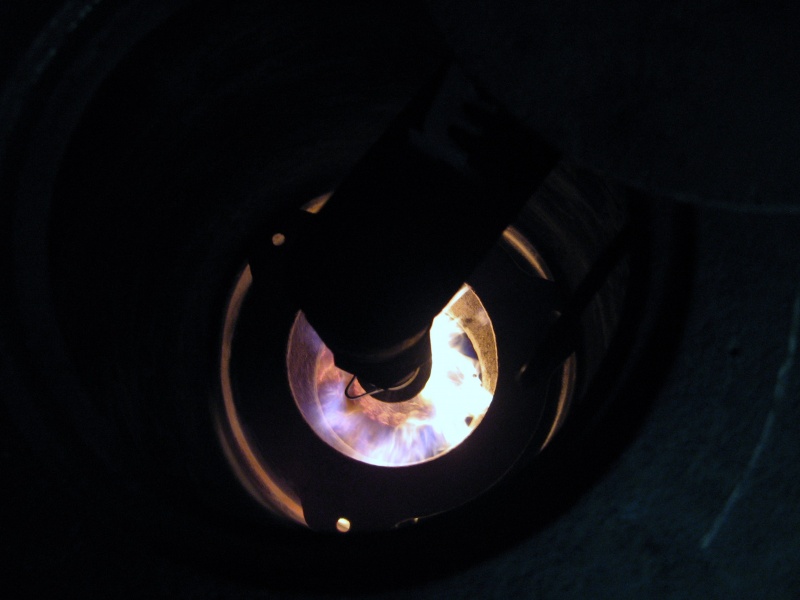

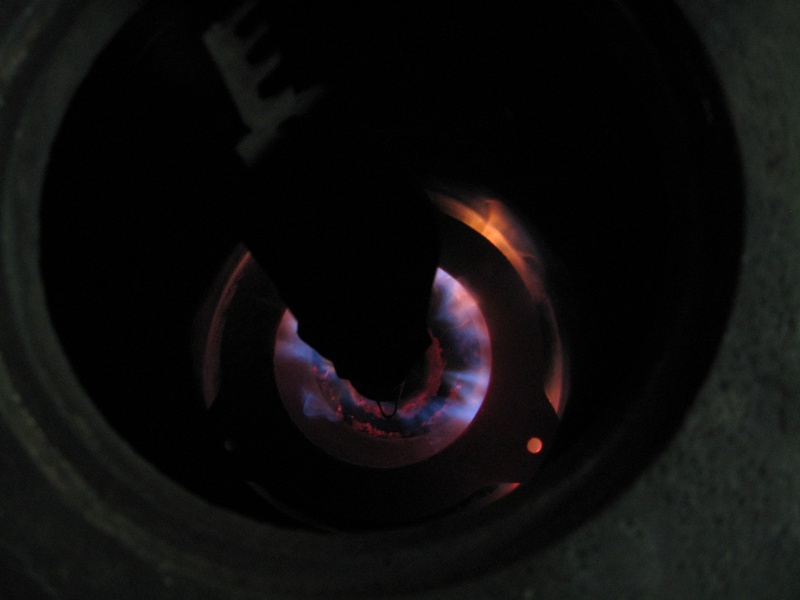

Горит непосредственно отработка. Горит ярко белым светом.



Все. Собрал котел, но, блин, забыл переходники купить, что бы шланги подключить...Надеюсь.завтра запущу.



Вот некоторые фото.



Сейчас попробую вставить фотки своего творения.

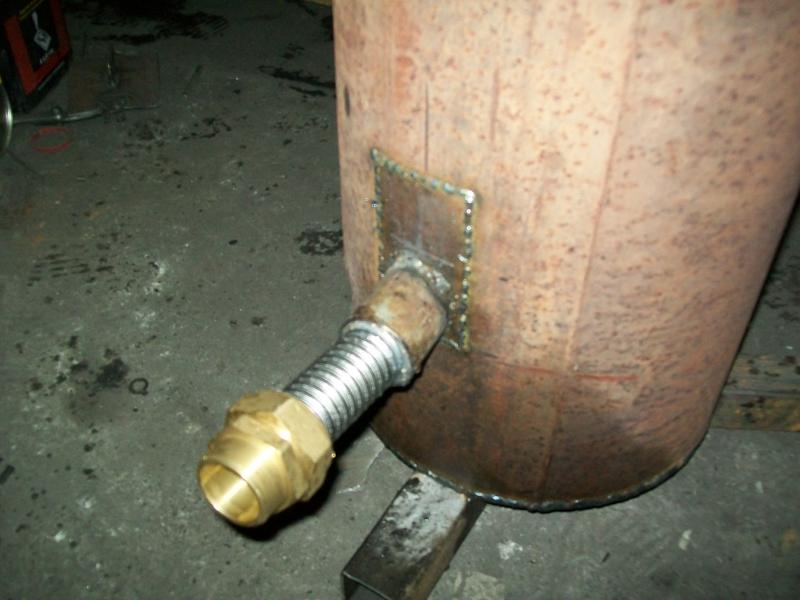

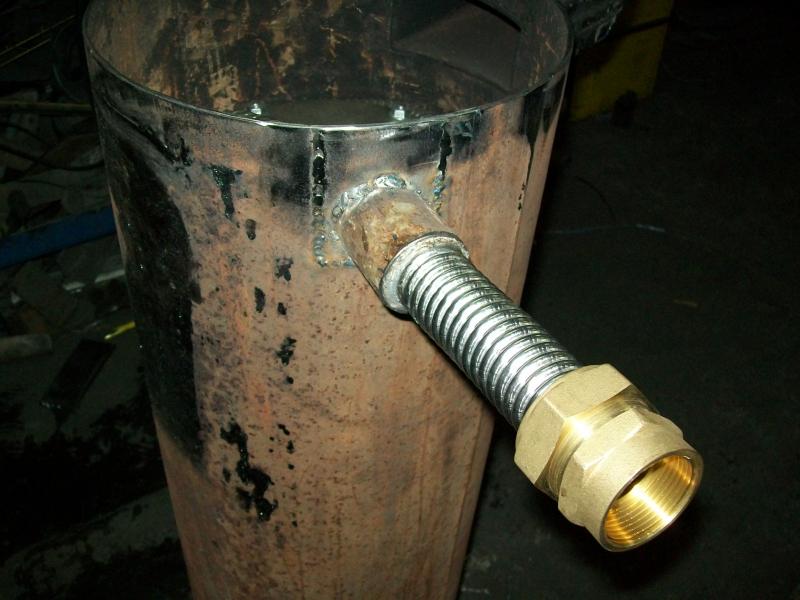

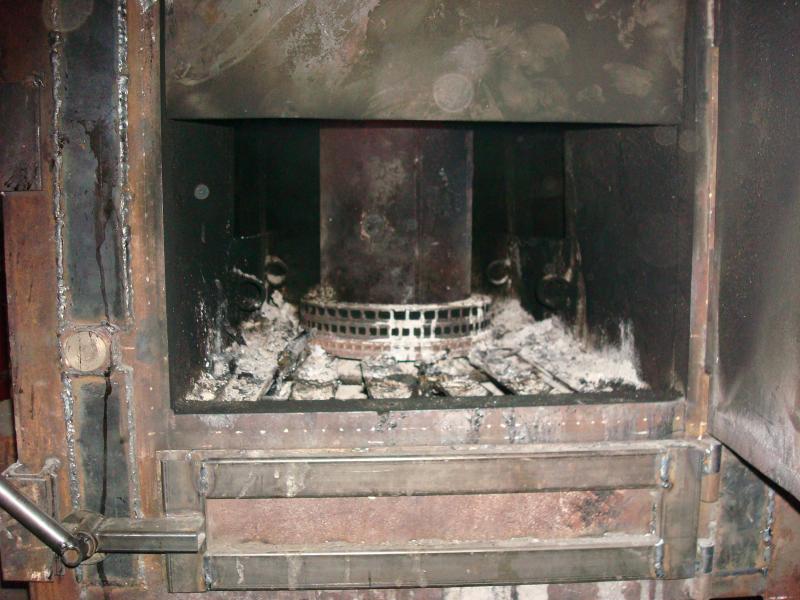

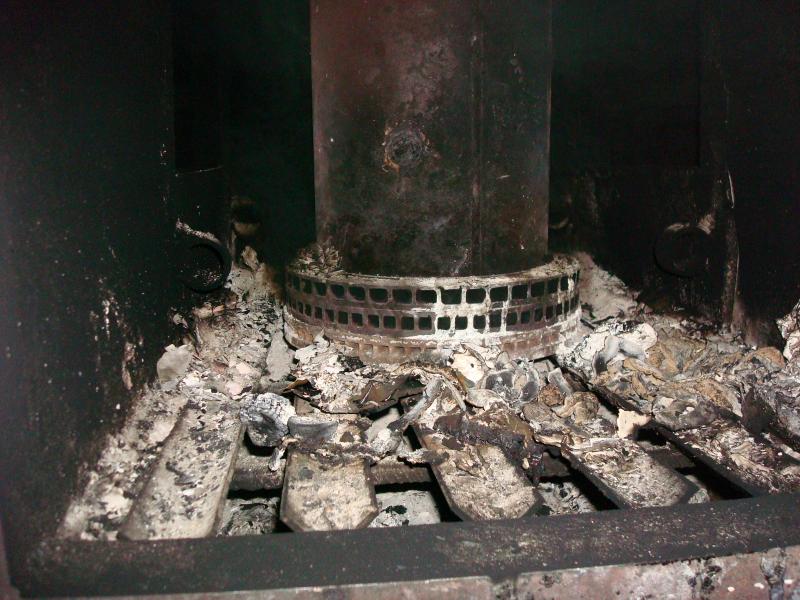

Получилось !!! Сейчас ещё вставлю. Чёрная сажа на внутренностях котла образовалась от сжигания мусора и дров за зиму. С маслом экспериментирую с марта.

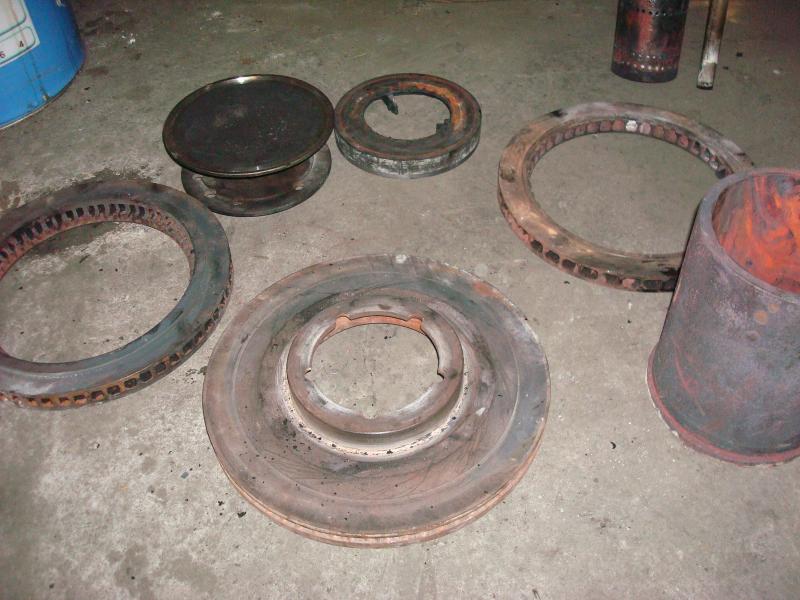

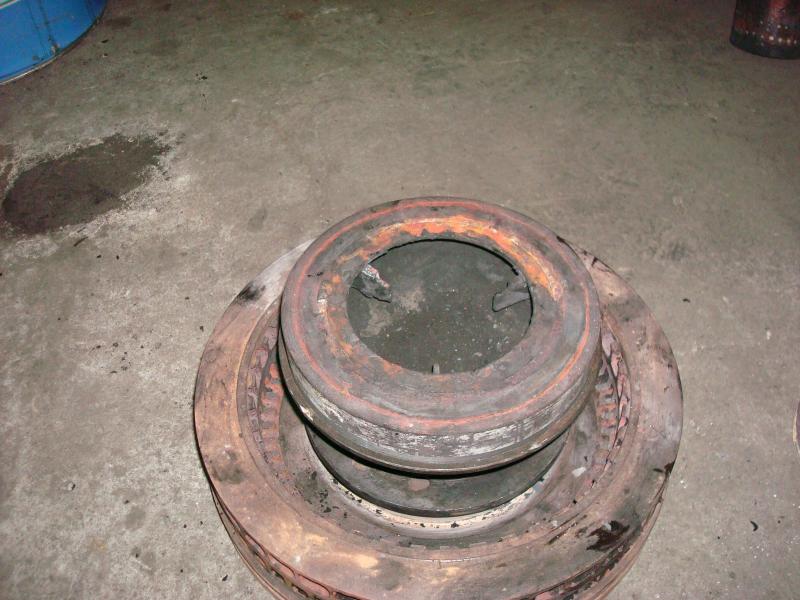

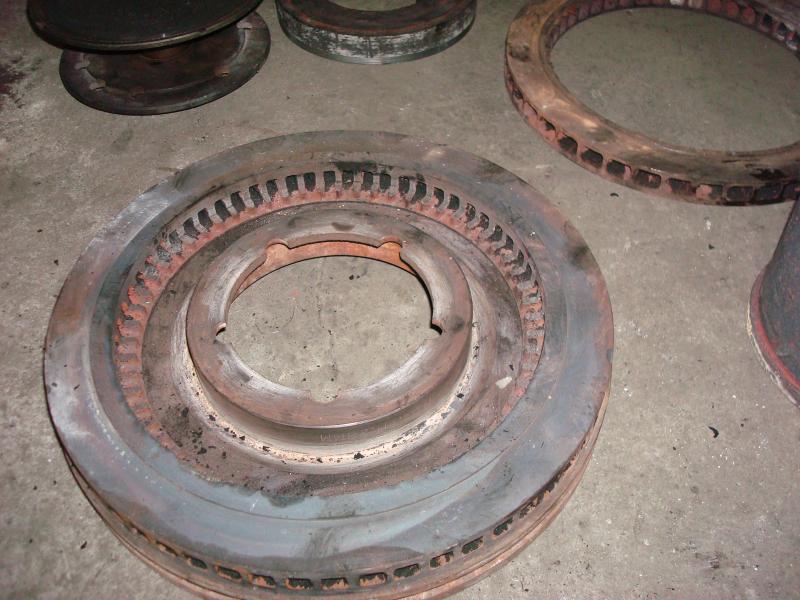

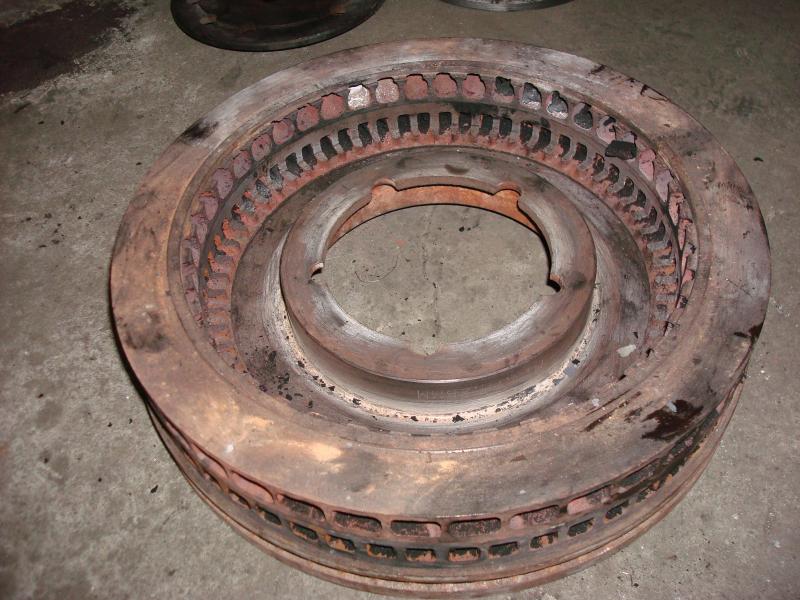

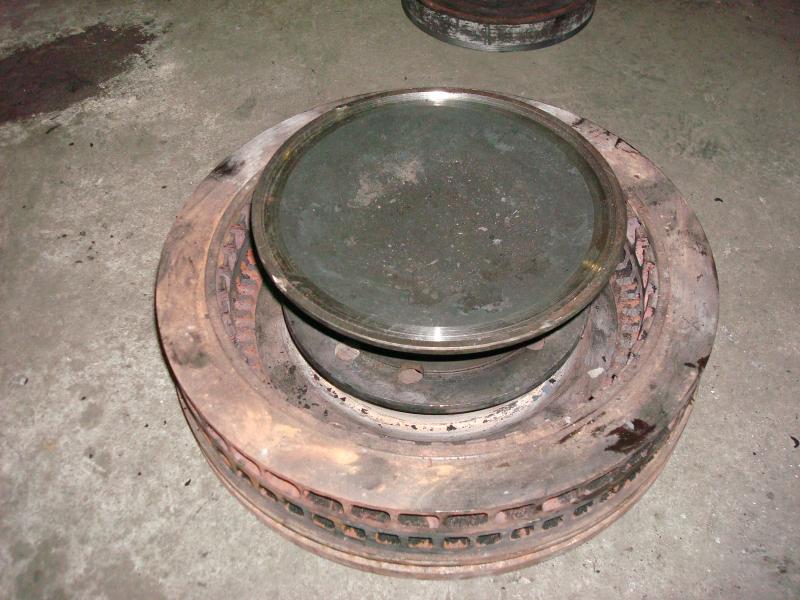

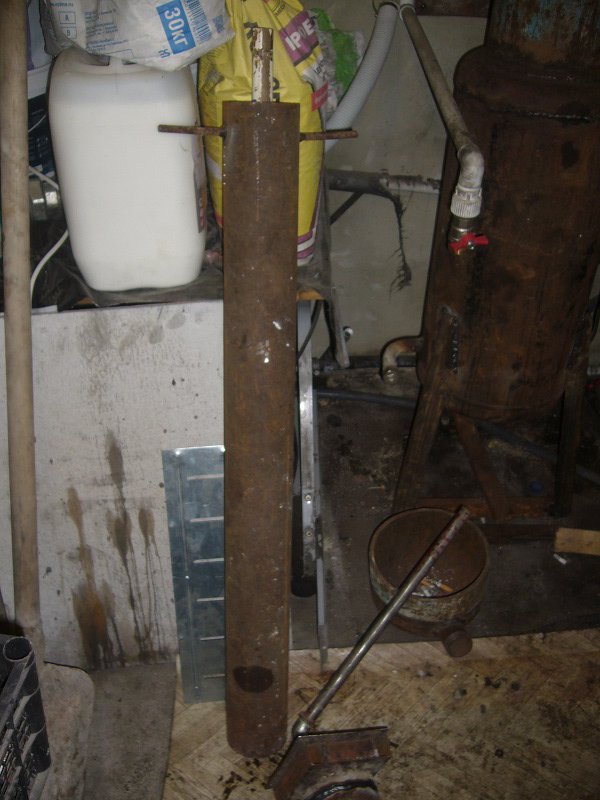

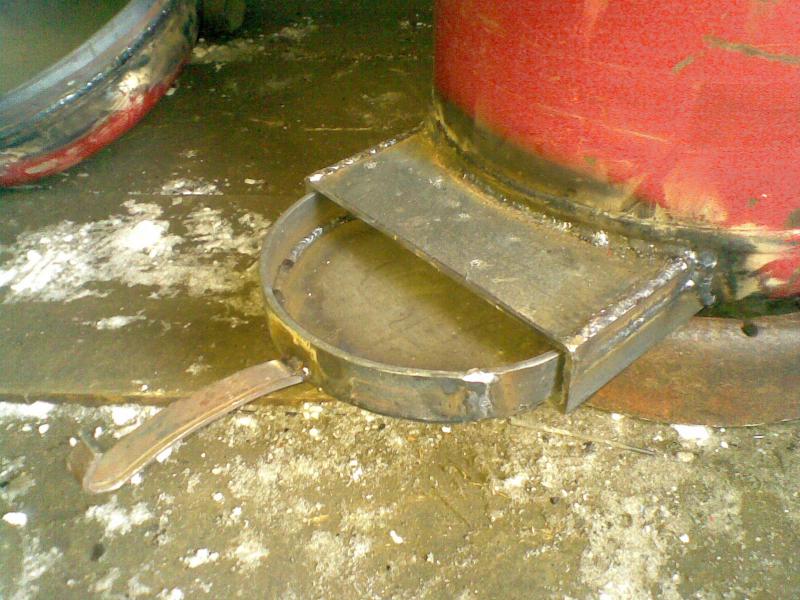

На этих фото последовательная разборка "матрёшки" я надеюсь конструкция будет понятной. Все составляющие имеют выточки для взаимной самоцентровки. Окончательно увидеть работу и составные части системы отопления можно будет посмотреть в разделе видео. Если у меня хвати мозгов вставить.

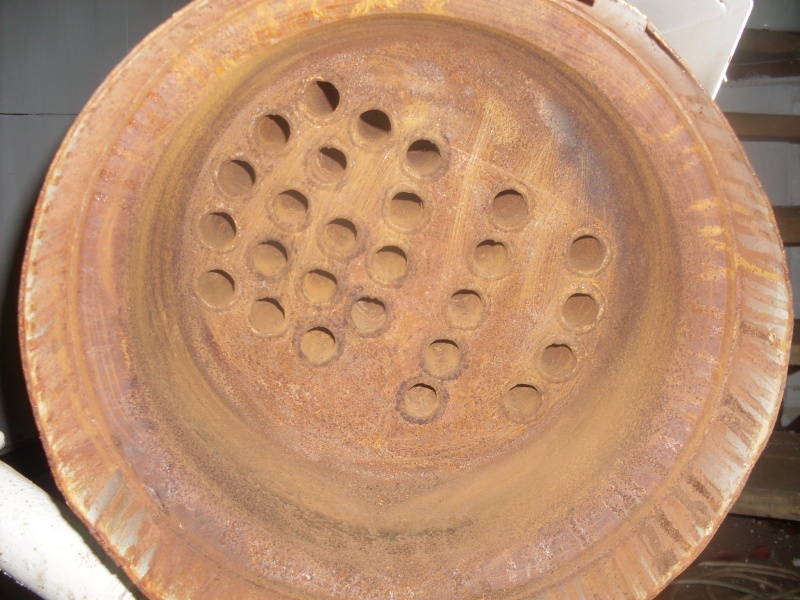

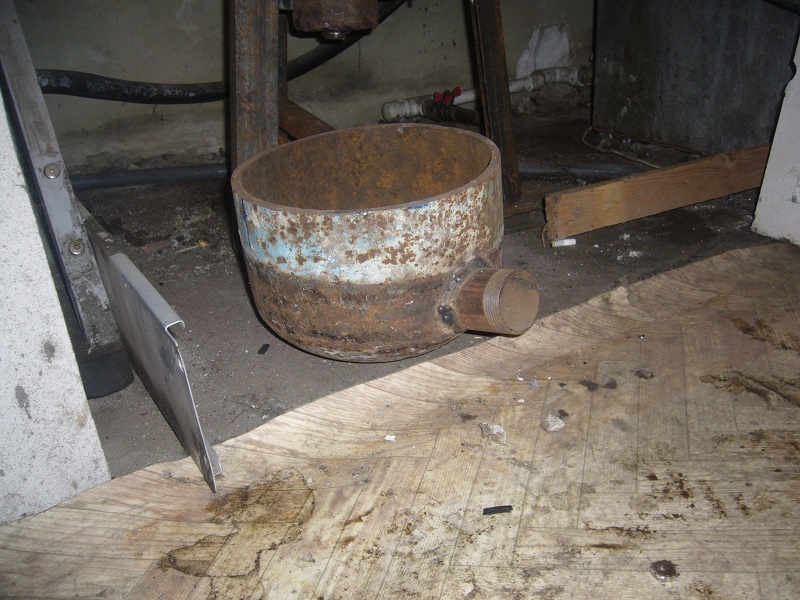

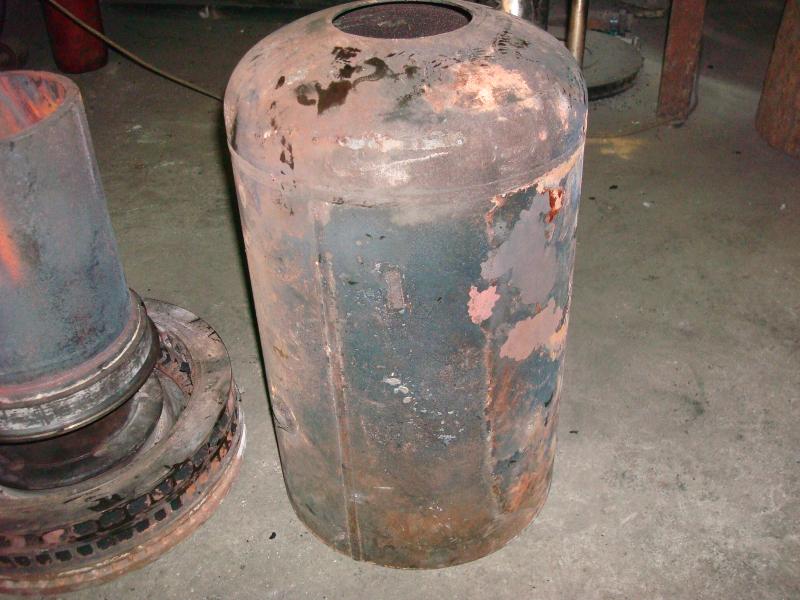

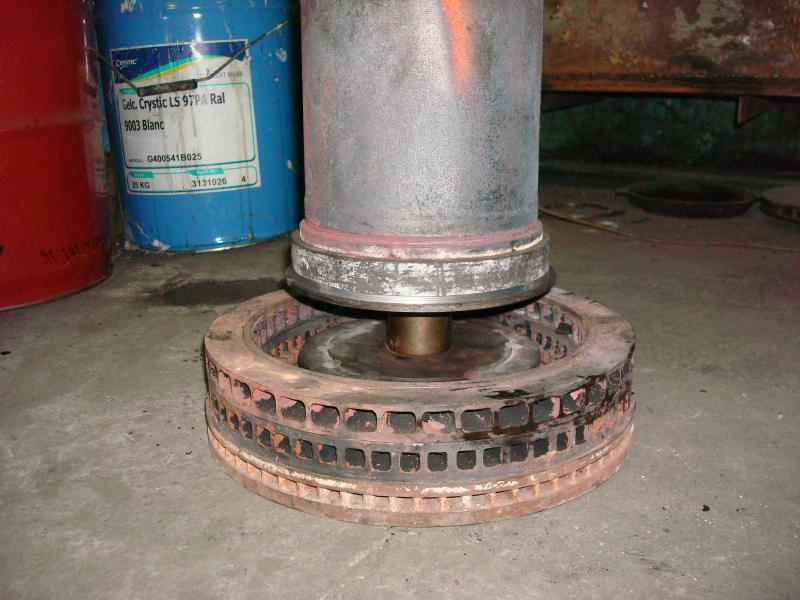

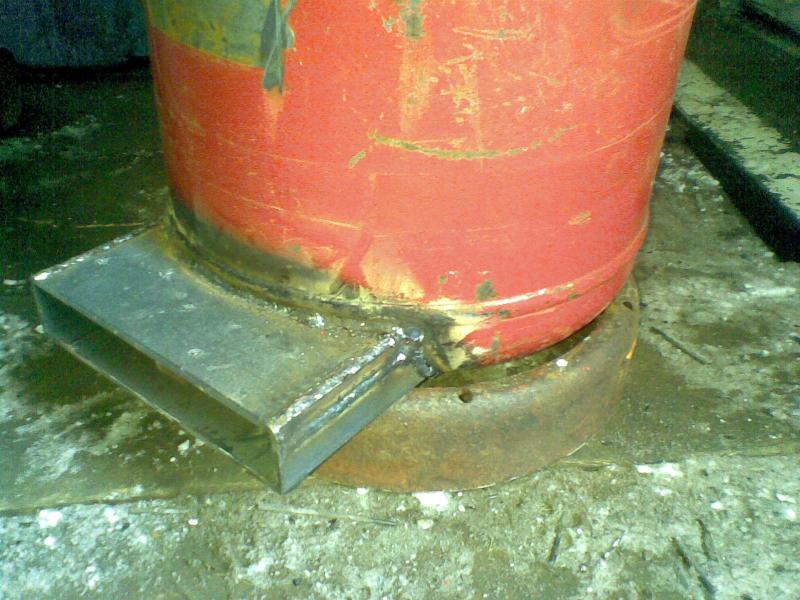

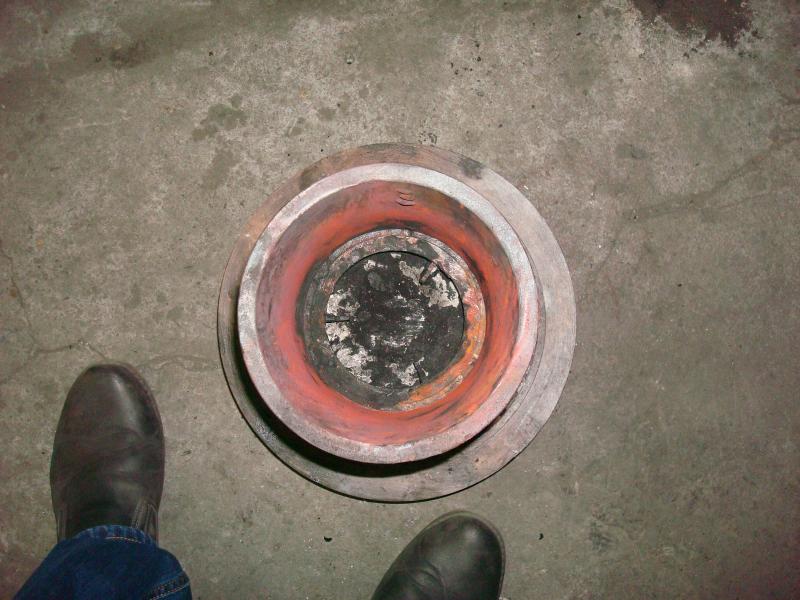

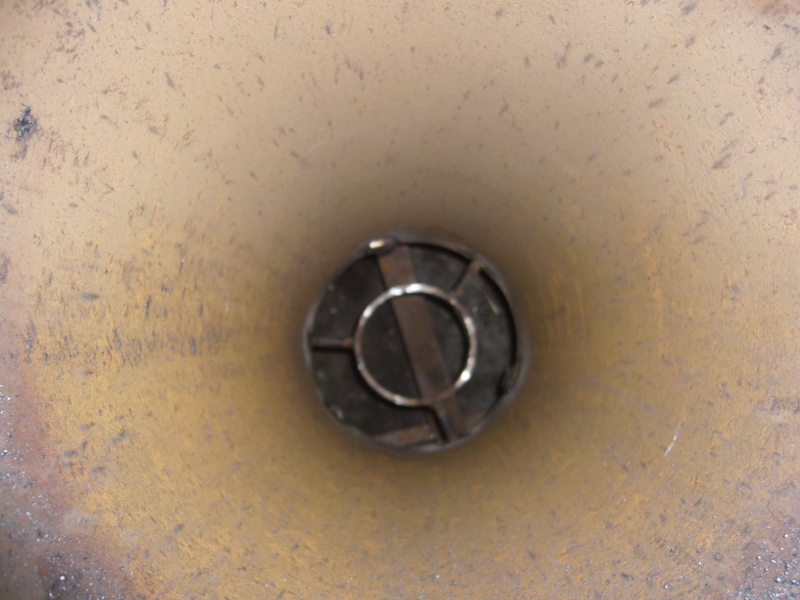

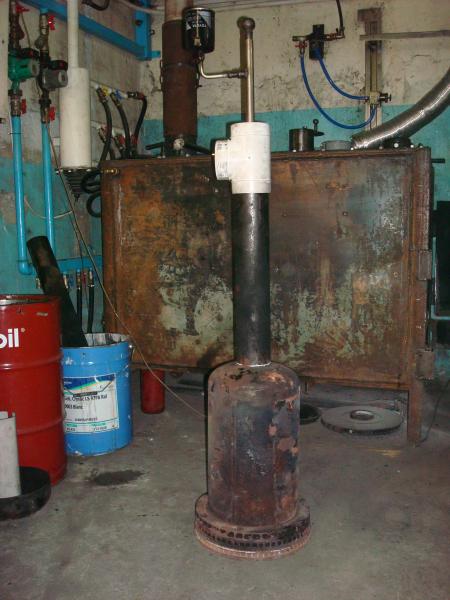

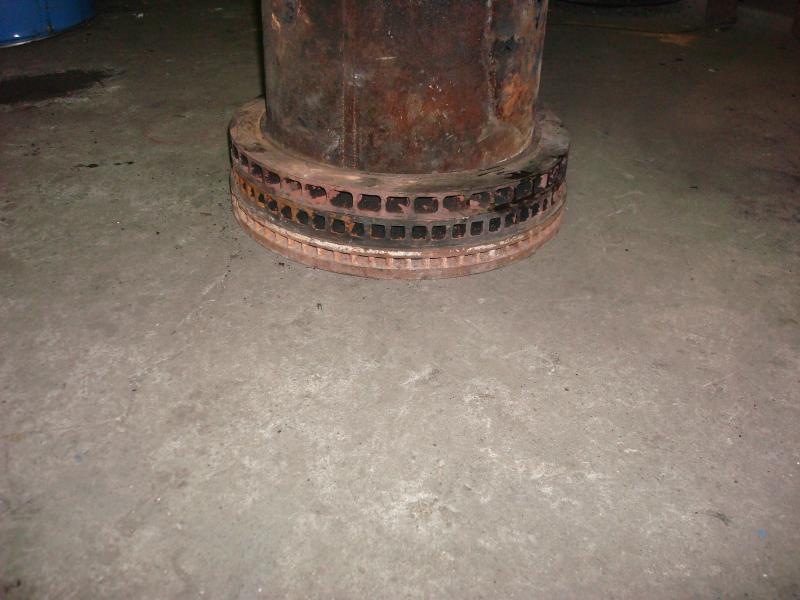

Продолжение деталировки. Конструкция похожа на конструкцию КНВ. Отдельное ему спасибо за обьяснение процесса пиролиза и процессов происходящих при этом . Добавил только второй оборот огня , так чтобы он поднявшись внутри чугунной гильзы стоящей на разделительном диске упёрся в колпак из ресивера небольшого компрессора и вернулся вниз снаружи гильзы , коснулся чаши с маслом снизу и вышел через тормозные диски наружу. Как правило огня из отверстий дисков невидно просто красный металл и шипение . Стабильно горит без дыма примерно 8 часов, а затем шлаком заполняется чаша и по маслоподающей трубе газы начинают прорываться в помещение.



котел для бассейна стоит выше уровня воды или напротив. насос необходим. сразу вопрос, какой производительности будет достаточен. температуру воды в бассейне, возьмем условно, 10 градусов нужно поднять хотя бы до 25. если котел стоит на улице, то с дымоходом можно не заморачиваться.



Всем доброго времени суток !

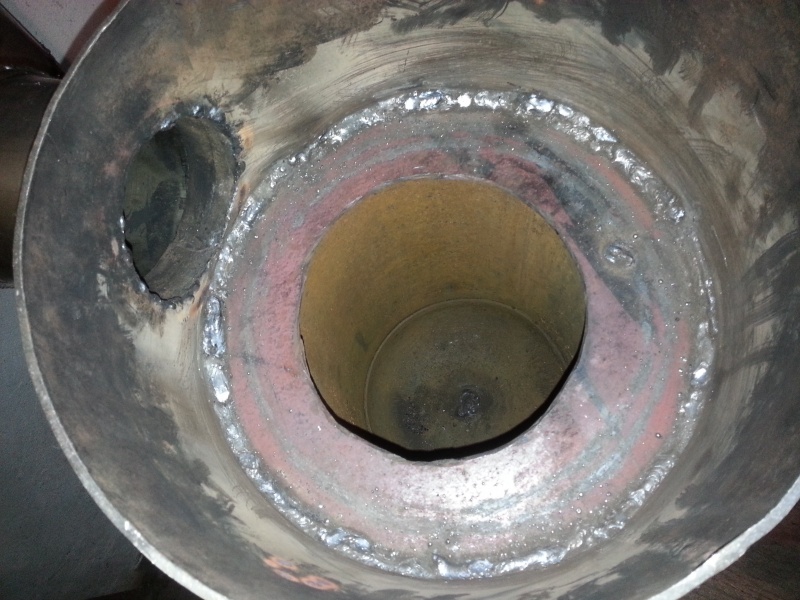

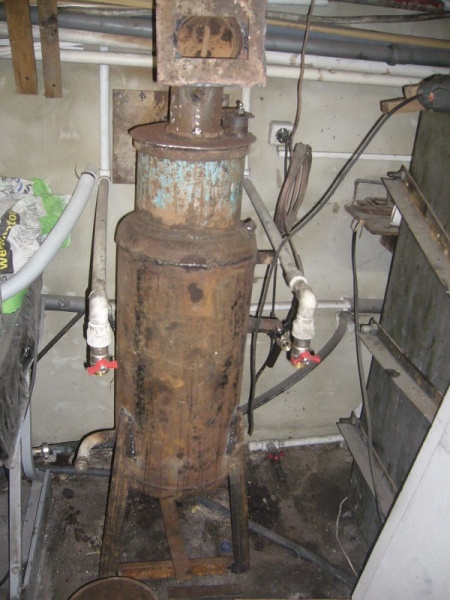

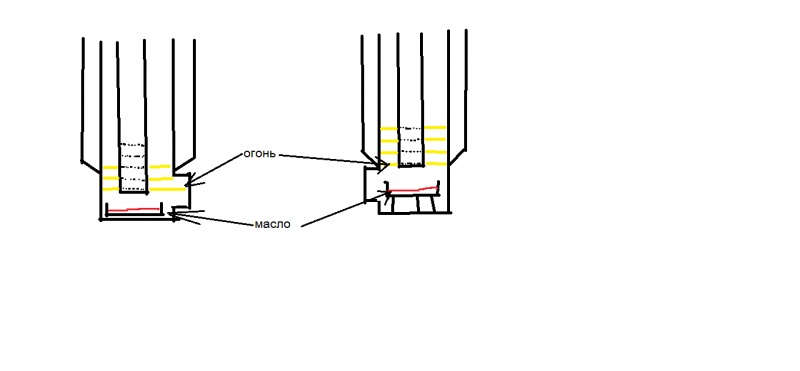

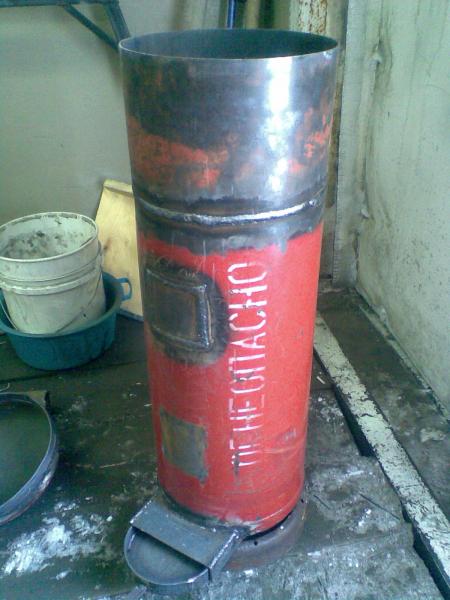

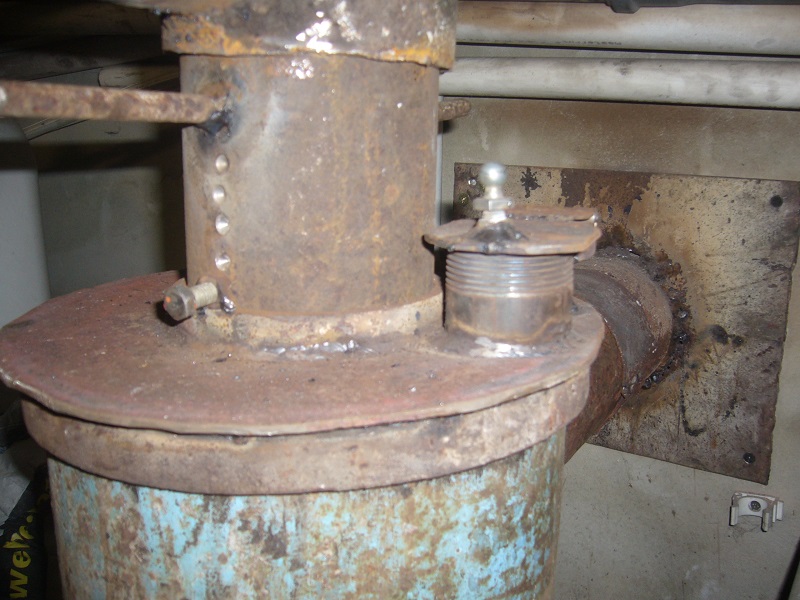

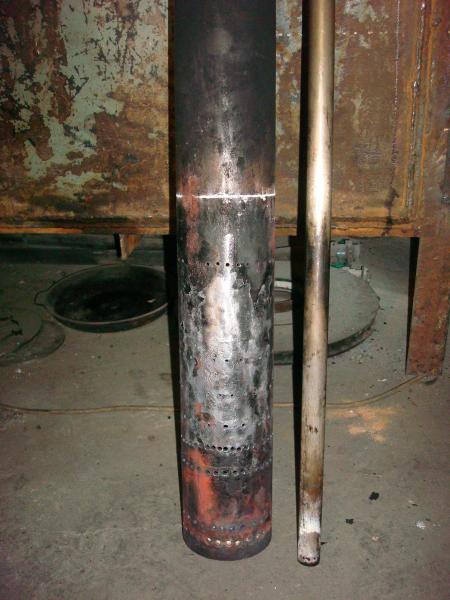

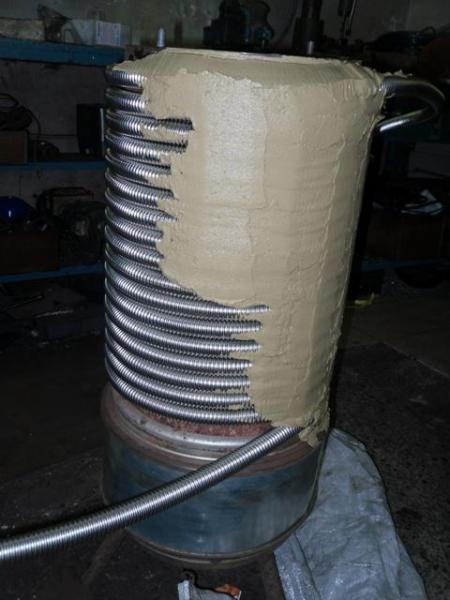

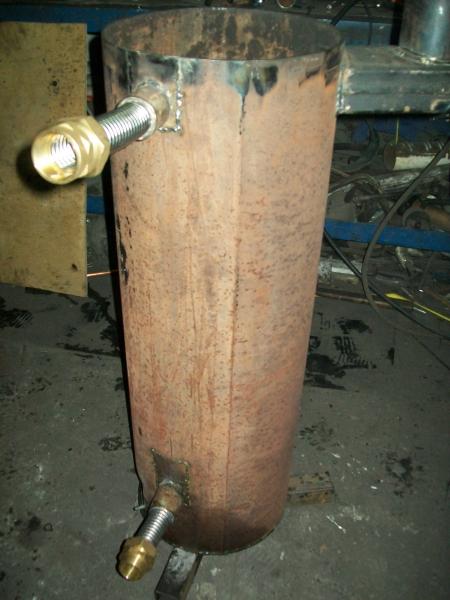

Построил и поставил котел. Пропановый балон внутри труба 219. Сегодня запускал. Есть кое какие наблюдения, и вопросы. Первый ряд отверстий на инжекторной трубе был ниже водяной рубашки. Печь легко выходила на режим и горела с напором, пламя аж гудит. Решил укоротить инжекторную трубу чтобы первые ряды попадали в рубашку охлаждения, а не в лючек розжига. Повторный запуск показал, что печь горит не охотно, нету напора, и разогнать ее не получается, не выходит на гудящий интенсивный режим горения. Придется наверное снова переделать на первый вариант. Но при первом варианте огонь бьет в лючек он от температуры прогибается, и масло если набирается излишек начинает протекать из лючка розжига. Масло вытекает, и сильно парит ядовитым дымом. я думал увеличу теплоотдачу котла направив все струи в рубашку а получилось что зона чаши маслянной стала холоднее и её уже не разкочегарить. Воды в отоплении 350 литров При первом варианте, котел разогрел этот обьем воды до 40 градусов часа за три. Как вы думаете стоит ли снова опустить инжекторную трубу, или попробовать чтонибудь добавить внутри, чтобы снова раскалялась зона вокруг маслянной чаши ?



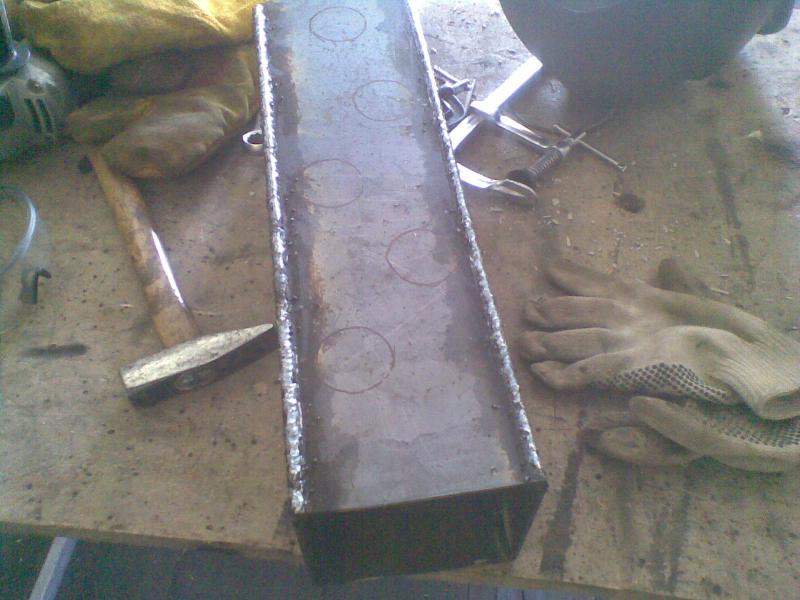

выкладываю фотки.Если кому что интересно спрашивайте.Охотно отвечу

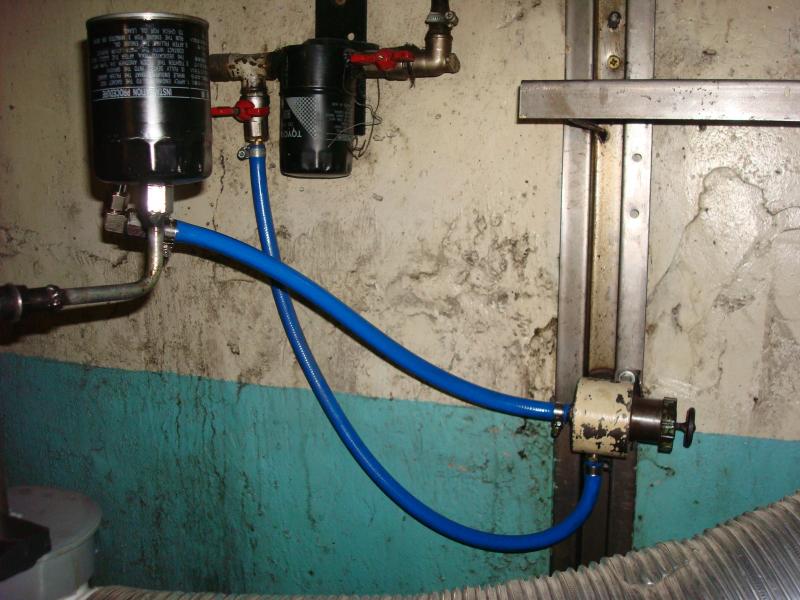

У меня обычный потенциометр стоит -сжег не одну тонну масла

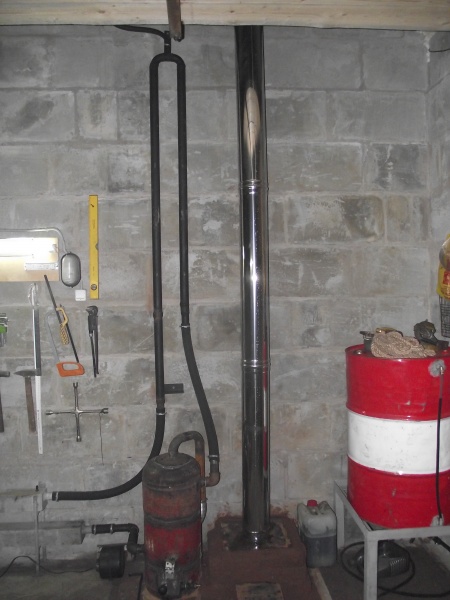

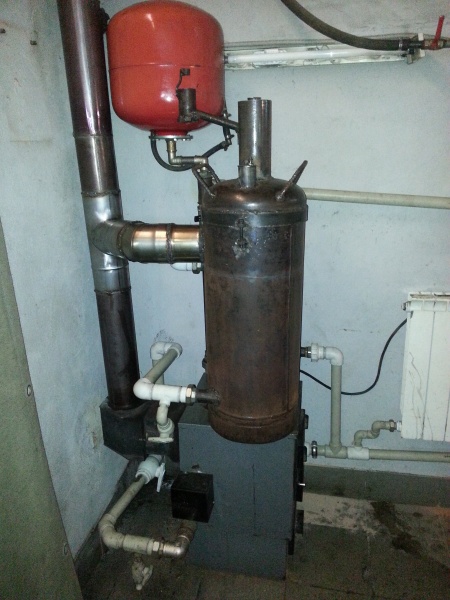

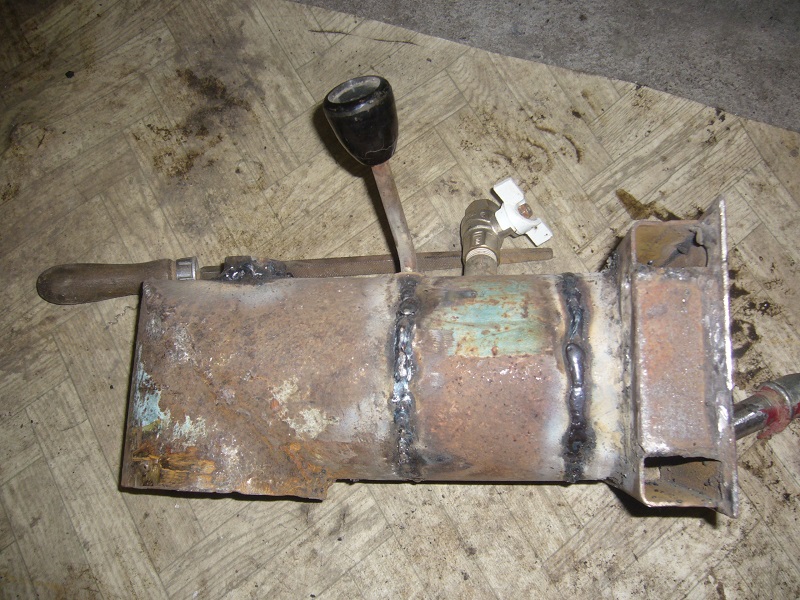

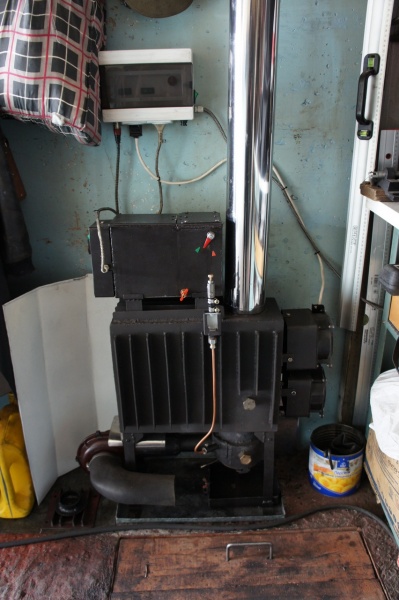

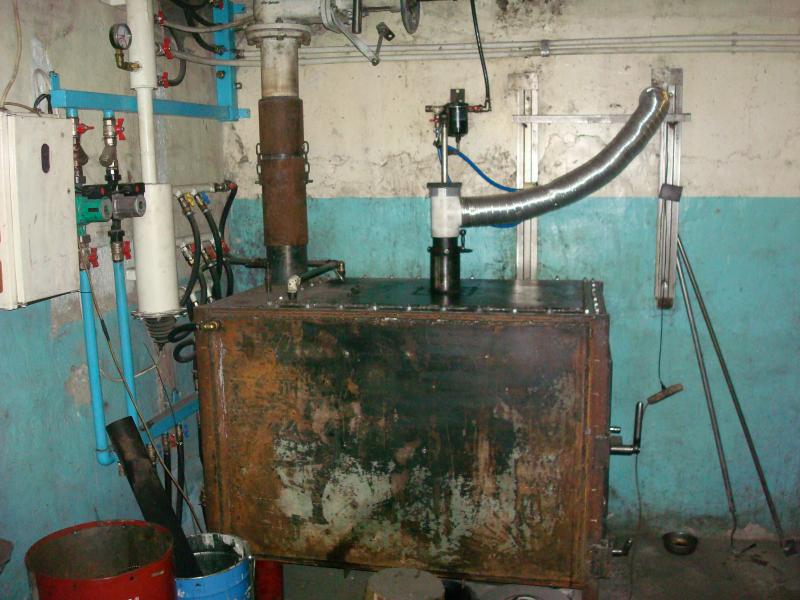

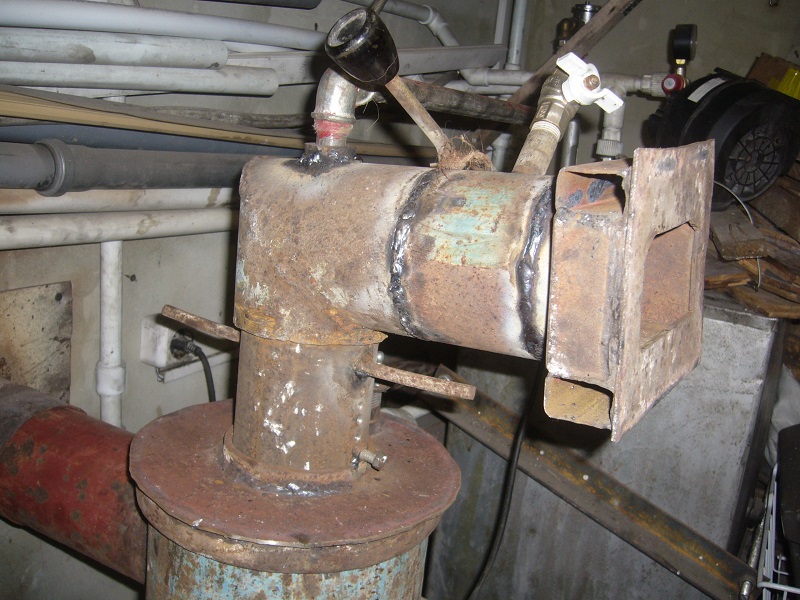

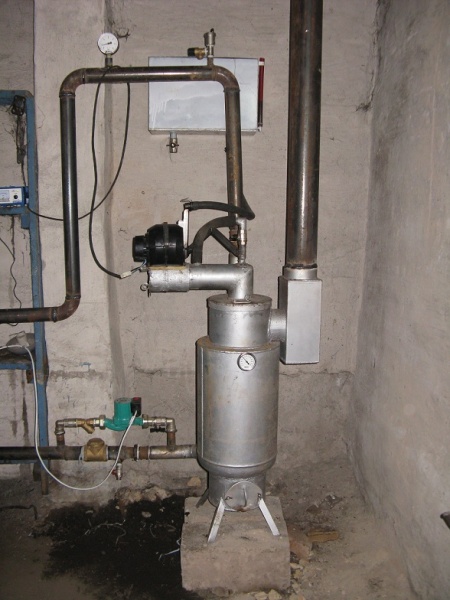

Доброго всем дня . Представляю на обозрение очередную модель котла. В качестве корпуса и теплообменника взят газовый котел ( б/у ) . Газовая часть снизу ликвидирована , а вместо нее поставлена горелка Мастератти . С такими же размерами , как в оригинале . Расход масла 1 - 3 л.ч. . Греет систему отопления объемом около 600 литров в гараже . Без насоса - циркуляция естественная . Морозов пока нет , поэтому испытания продолжаются .....

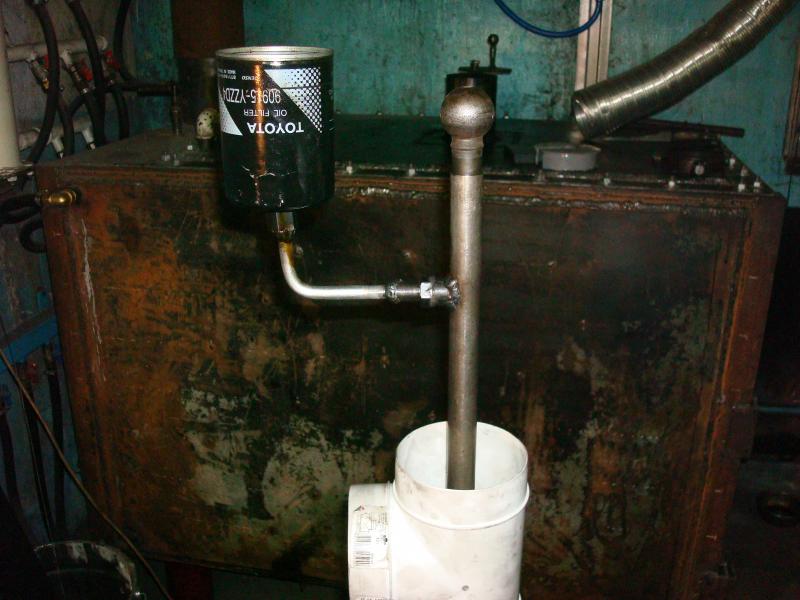

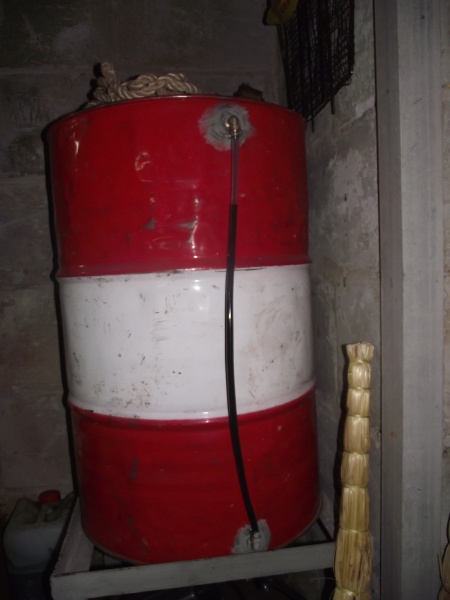

Более года проработала простая конструкция верхней подачи масла, когда капает рядом с дожигателем, и ничего не забилось.

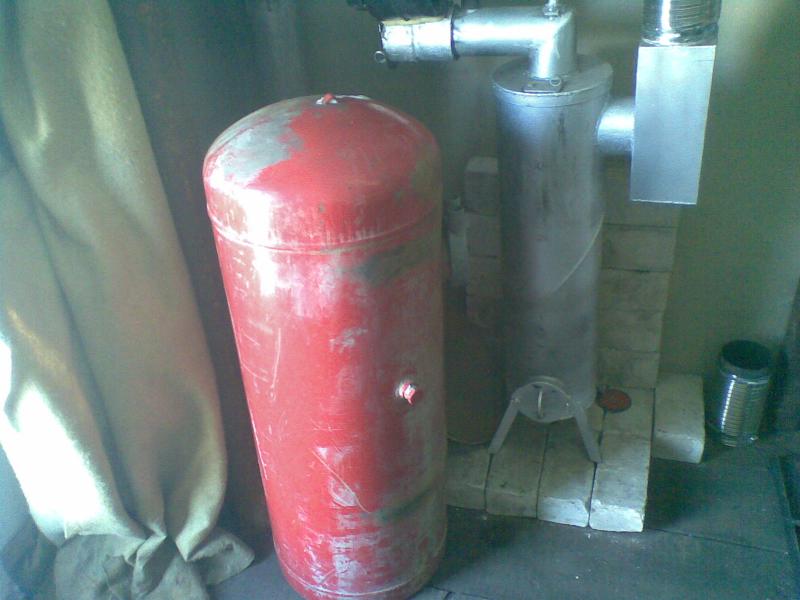

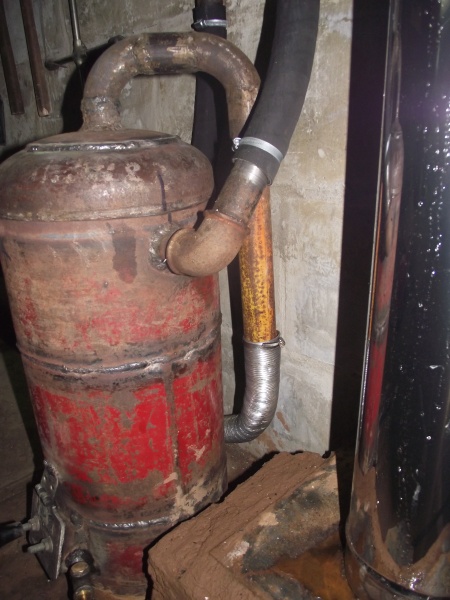

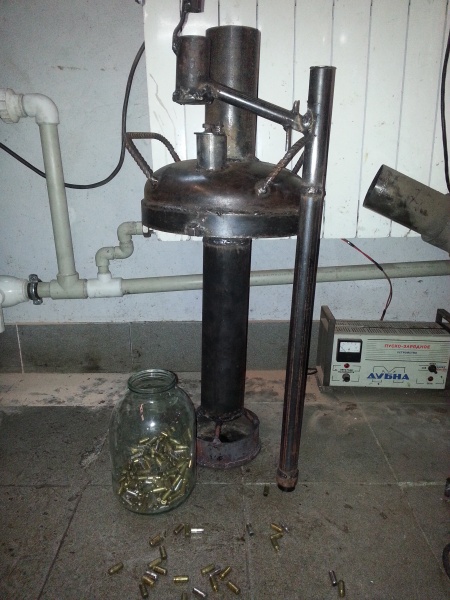

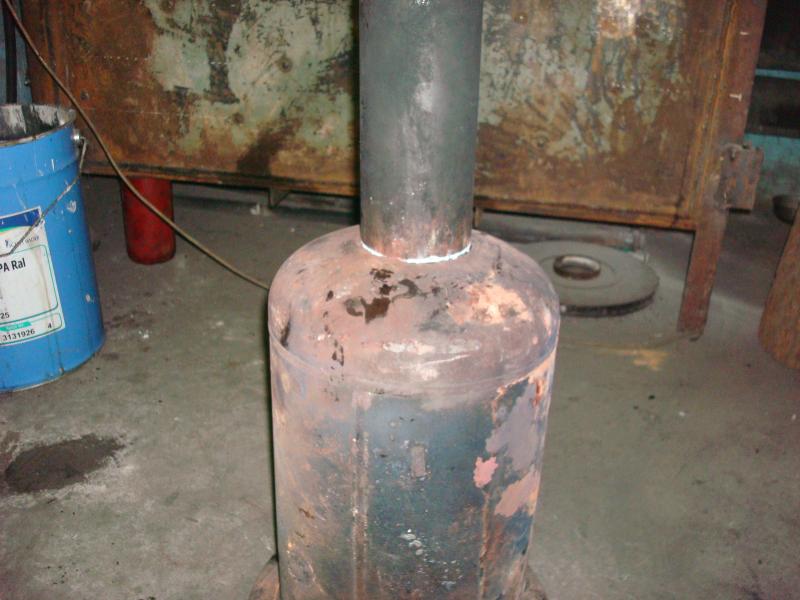

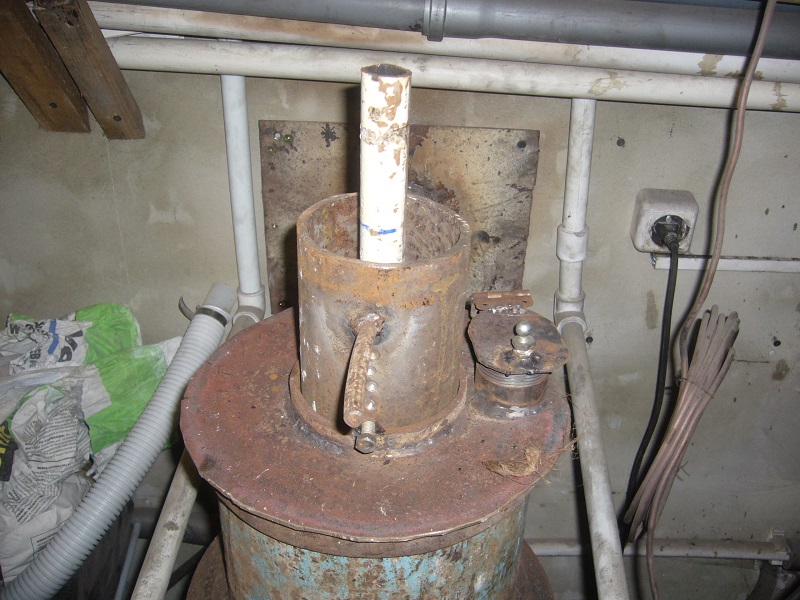

Дожигатель:

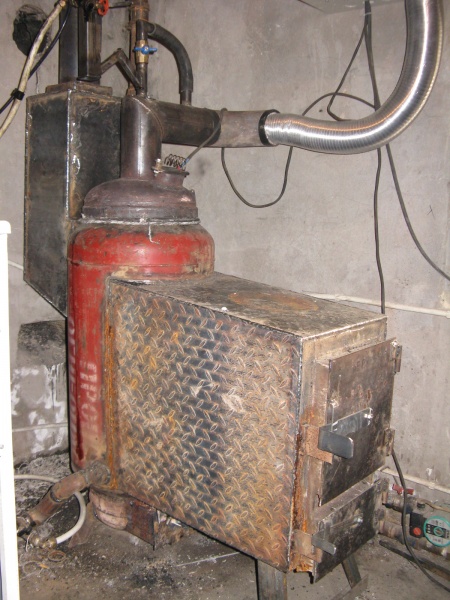

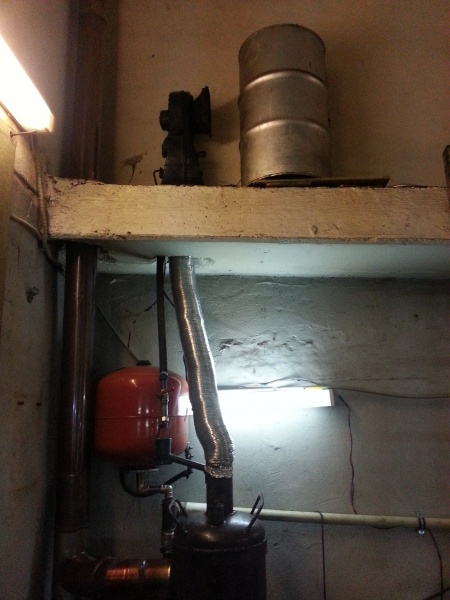

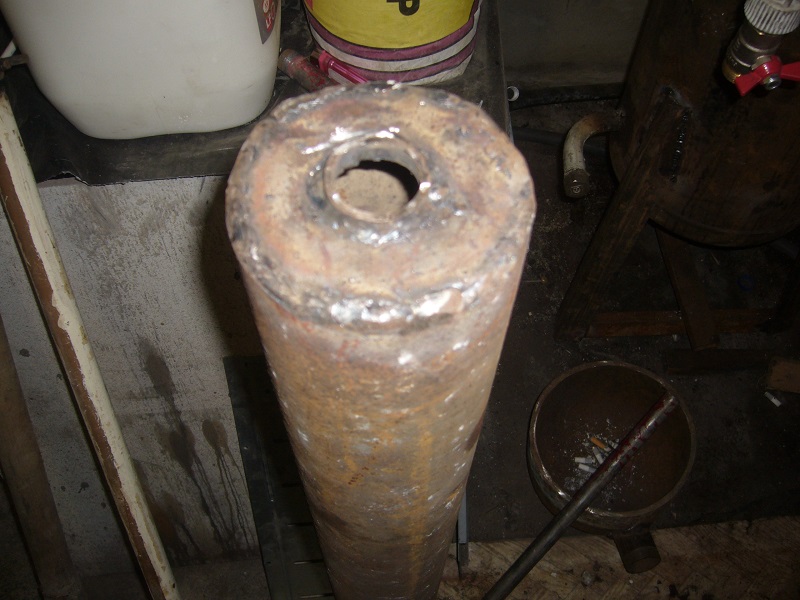

Баллон внутри:


Несгоревшие остатки в тарелке:



Добрый вечер, Выложил в альбоме фотографии модернизированного котла .



Вот тоже хочу поделиться своими успехами.

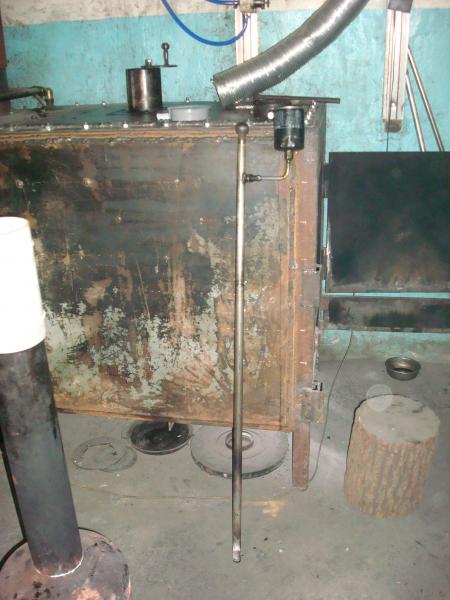

Котел на отработке и дровах. Комбинированная конструкция.

Котел на отработке и дровах. Комбинированная конструкция.
Вот сделали , работает и на том и на этом. Конструкция удачная, Греет литров 450 воды. Нагревает до 60 градусов. Еще выше пока не пробовали , надо добавить кондер на питание насоса, иначе вольтажа уже не достаточно.

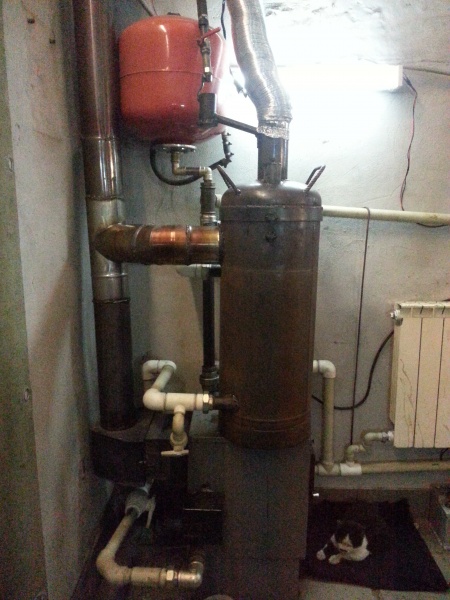

Сфоткал сегодня ка всё выглядет после года эксплуотации

Все фотки в альбоме https://termoportal.ru/media/albums/kotjol-na-otrabotke-dozhigatel.139/



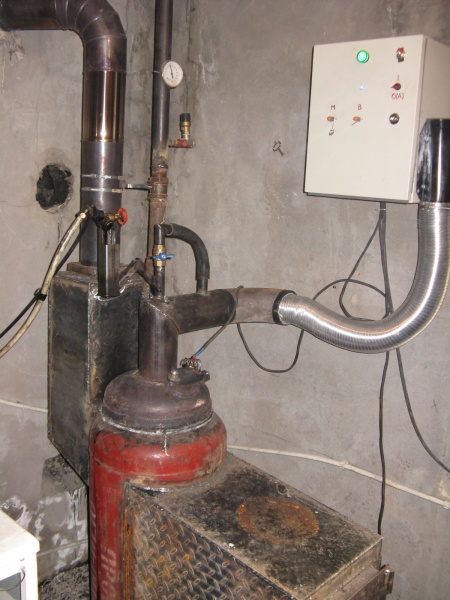

Всем привет. Я здесь новенький. Решил написать про свой первый котел на отработке. Сделал по чертежам remixа - 50л. баллон+ресивер от компрессора. Масло пока самотек. Наддув 3-х скоростной из печьки от гольфа. Подключил паралельно дровяному котлу через краны, чтобы можно было переходить с дров на масло и наоборот. Расход масла не большой, замеряю на сколько хватит бочьки. Отапливает маленький сервис (50м), 6 батарей по 10 секций. Стоит циркуляционный насос в байпасе. Правда я подключил котел не как автор писал сверху вниз, а по классике снизу вверх. Работает отлично. Прогревает быстро - объем системы 85л. теплого пола, разгоняет до кипения за 40 минут. Спасибо remixу за чертежи )



Всем,привет .Вот и мой малыш вышел на работу.Полностью автомат,жрет 40 л в сутки
