На REX контакт AL1 -это ALARM - ТРЕВОГА! к ним подключаеться световая или звуковая сигнализация. При правильном программировании REX может выдавать сигнал тревоги при прохождении заданного порога. Вот здесь толково описанно как его подключить Терморегулятор Rex C-100 - Песочница (Q&A) - Форум по радиоэлектронике
На счёт мощности ТЕНа это зависит какой объём и каким способом вы хотите греть ОМ. Можно греть расходный бачёк, а можно ограничиться и проточным нагревателем.



Вот именно этот контакт аларм и можно,я так думаю использовать в качестве перемычки между 3 и 8 контактами АГ



Ведь этот аларм можно вроде бы настроить на замыкание при определенной температуре!?



Там в описании терморегулятора есть настройки и с защелкой и больше и меньше,как нравится..



Нет! используйте штатные силовые контакты подключения. На REXе это 3 общий и 4-5 открыт-закрыт.



Так мне нужно еще,чтобы горелка не запускалась,если температура масла не достигла 70-75 градусов!как это сделать?



Тэн будет управляться 4 и 5 контактом термореле,а перемычкой между 3 и 8 АГ будут рулить контакты REXа аларм!?так разве нельзя?Ведь контакты аларм можно настроить,чтобы они замыкались в диапазоне,скажем 70-75 градусов,а если ниже,или выше--размыкались,тем самым останавливая АГ?



4 и 5 контакты на REXе вместе не включаються, это выход с реле! а вход в реле это 3 клемма. Можно включить 3 и 4, или 3 и 5. Посмотрите по схеме что вам нужно, то и подключайте.
По програмированию термореле, допустим нужна темп 75 гр. при достижении её ТЕН выключиться чтоб он опять вкл. нужно установить ГИСТЕРЕЗИС допустим 5гр. при остывании до 70 гр. ТЕН опять включиться. Действительно аларм можно настроить до 70 или после 75 градусов. И что мы имеем? Только инертность нагрева? Это будет выглядеть так..... дождались 75 гр. допустим 10 минут, тен выключился и включился аларм заработала горелка а вместе с ней стало поступать холодное масло в расходный бачёк, за считаные сикунды темп. упала ниже 75 гр. и горелка встала!
Нужно использовать штатные силовые контакты . Какие именно смотрите по схеме подключения на термореле, схемотично будет выглятеть так. При нагреве включены 3 и 4 контакты работает ТЕН. При остывании влючаються 3 и 5 контакт соответственно работает горелка. 3 тий контакт от термореле подключаем к 8 ножке на АГ , оттуда берём фазу далее 4 от термореле идёт к ТЕНу, и дальше на нулевой к 220 вольт (не забываем что АГ выдерживает 5 ампер) Далее 5 контакт от термореле подклучаем на 3 ножку к АГ. И вот оно счастье!!!
Да ещё, Siemens не любит когда путают фазу с нулём! Если написано первая ножка L -значить фаза, вторая N -значить нуль, так и надо подключать.
Уфффф стока букафффф
Удачи



привет всем .незнаю куда писать спрошу тут или направьте в нужное русло.цель вопроса такова .как подключить церкуляционый насос отопления чтоб он включался по заданной мной температуре



Для этого вам понадобиться термореле. Без него никак.



ясно спасибо.удовольствие не из дешовых



300 руб у нас в регионе термореле стоит, что тут дорогово, на аллиэкспресс можно со световым табло купить от 200 руб



приветствую ещё раз .может кто помочь советом что нужно заказывать желательно ссылки для сбора автоматики простенькой.главное чтоб масло насос регулировался с нужной скоростью и наддув .и чтоб термостат когда срабатывал по температуре воды котёл выходил на экономичный режим .



да забыл самое наверно главное чтоб при отключении света котел переключался на аккумулятор .бывают у нас частые сбой в электроэнергии ))



Ребят есть люди кто сможет сделать автоматику для котла двухоборотного на заказ?
автоматика нужна с защитой с мин и макс режимом. с защитой от повторного включения. и чтоб была живучей. а то я устал чинить свою раз в месяц



Доброго дня.

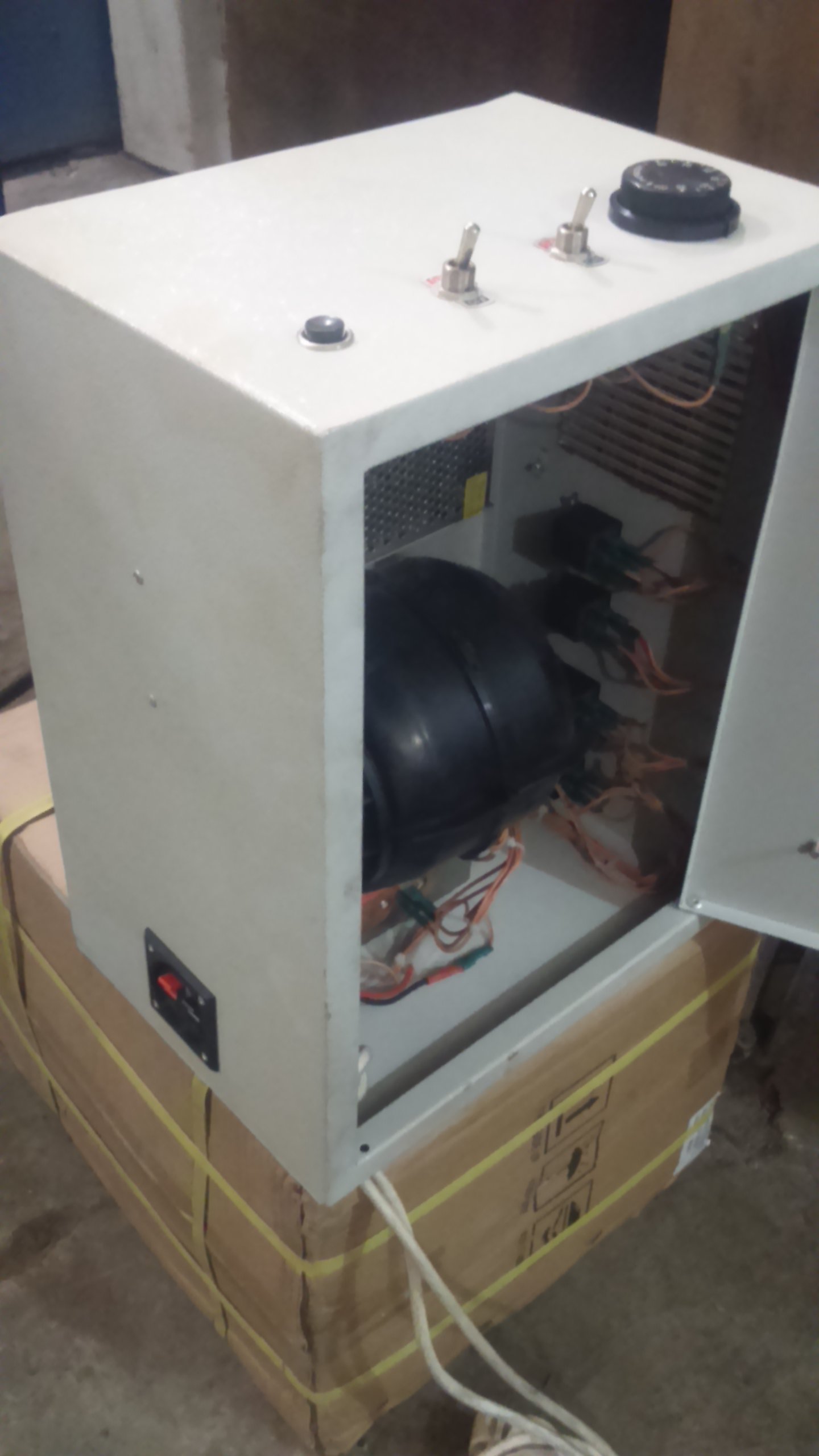

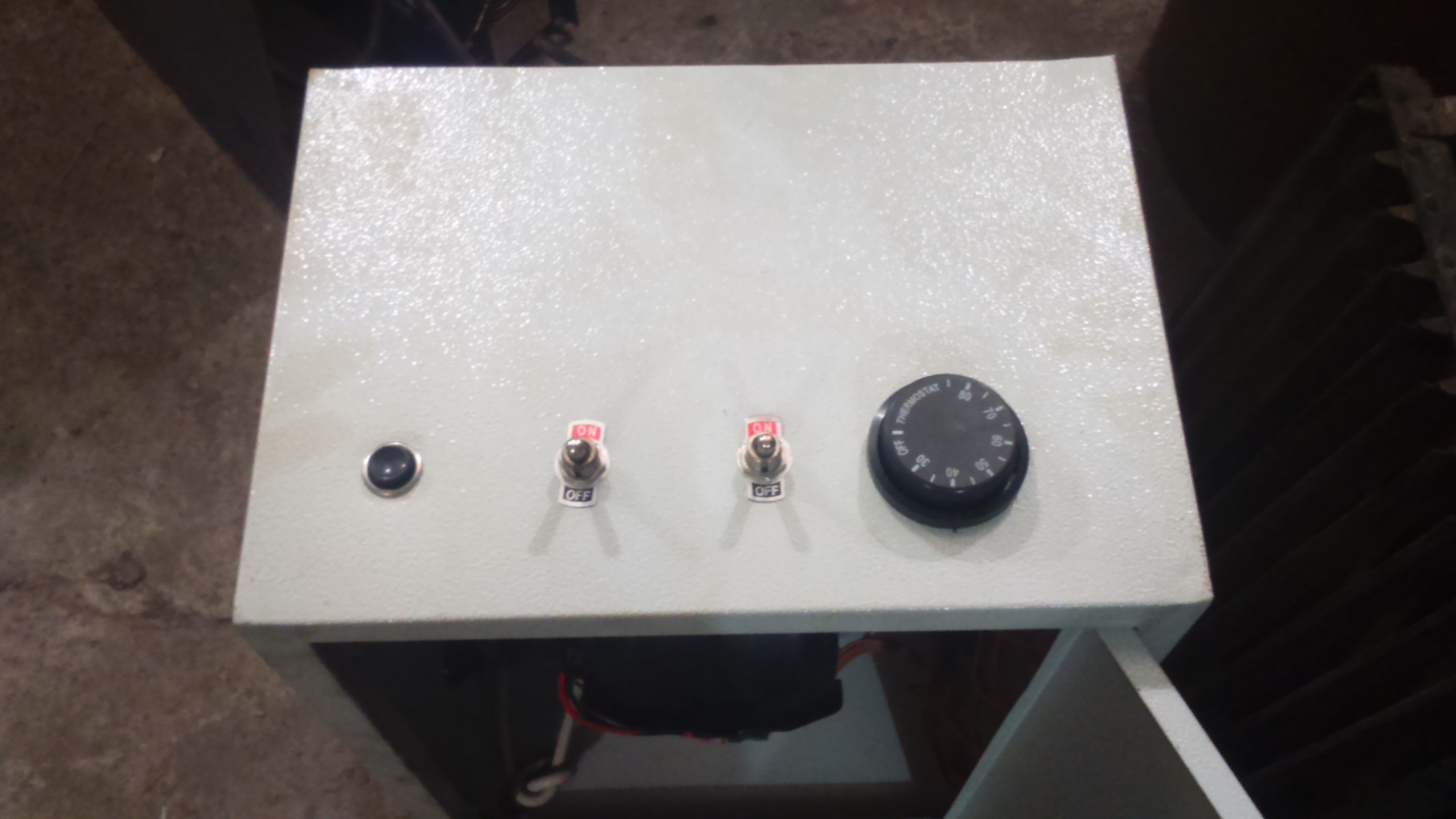

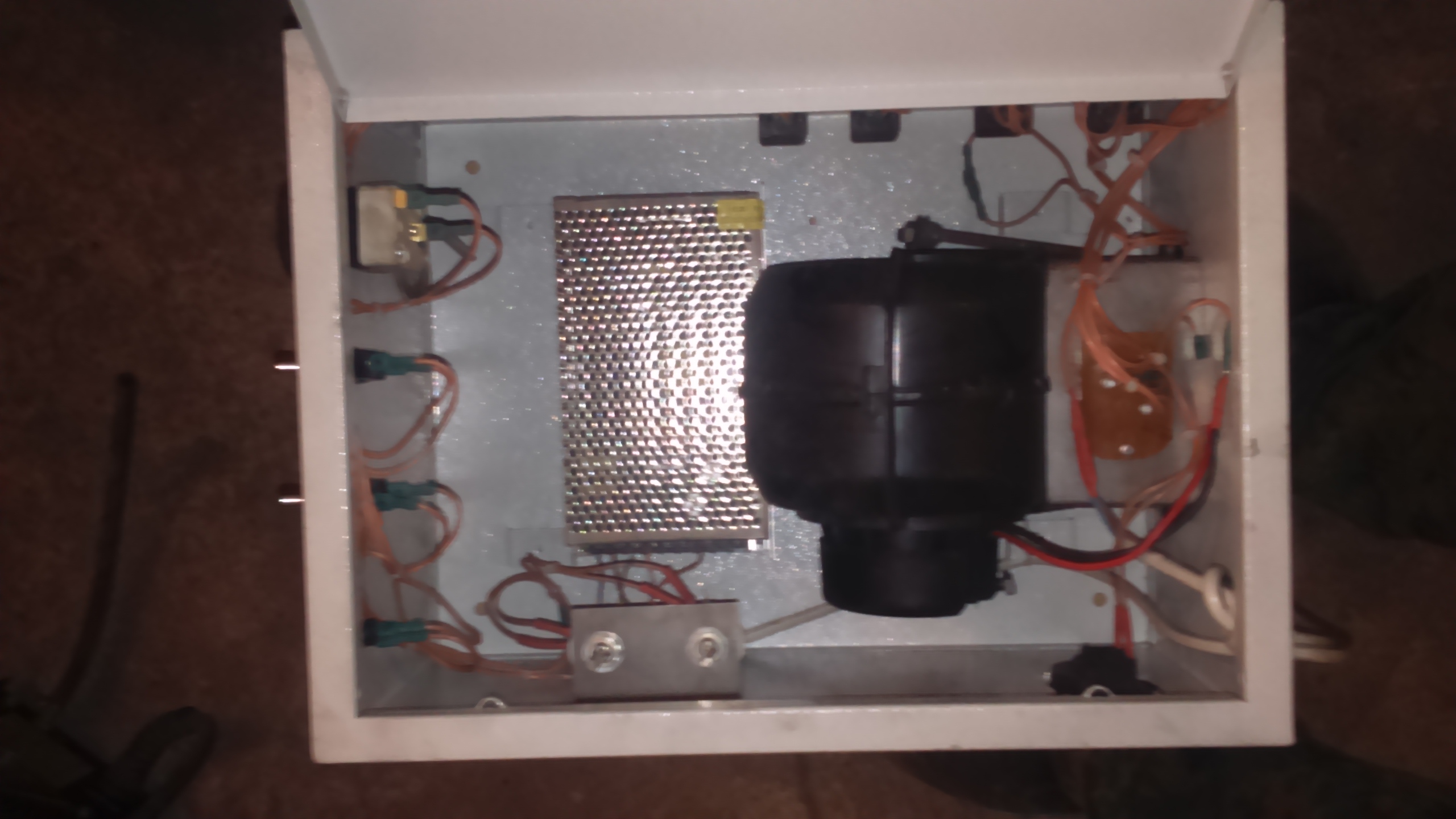

Завалялся у меня один шкаф со старой автоматикой (на релюхах). Как раз как вы описали с переходом на АКБ и обратно, на два режима. Вентилятор наддува встроен, БП 150 Вт встроен, термостат управления присутствует, защита от повторного включения есть. Схему приложу.
Пишите F88888(собака)bk.ru



F88888 Спасибо уже не актуально.уже нашел человека, договорился ваш пост только сейчас увидел.



Хорошо, пусть лежит до лучших времен.



А сколько будет стоить ваша автоматика?



Я извеняюсь за назойливость,может озвучите цену на Вашу автоматику.Не то у меня с электрикой очень большие проблемы,все громоэко и постоянный нужен контроль.Зарание спосибо
